在CAD软件中,视口是用户观察和编辑图形的重要窗口，通过合理设置视口数量，可以实现对同一图形的多角度、多比例显示，从而提高绘图效率，CAD视口数量的设置主要依赖于“视口”命令（VPORTS或VIEWPORTS），该命令允许用户创建和管理多个视口布局，适用于模型空间和图纸空间的不同操作需求，以下是关于CAD视口数量命令的详细说明。

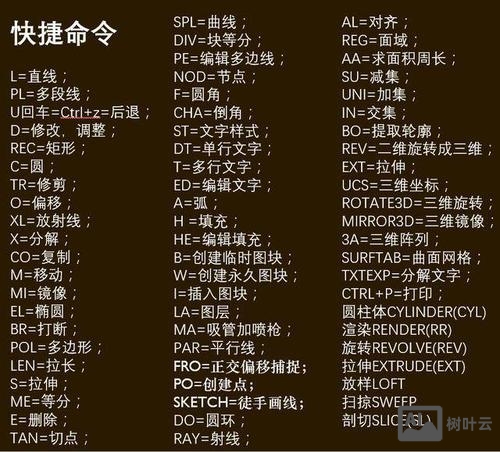

在模型空间中,用户通常只能使用单个视口进行绘图，但通过“视口”命令，可以在模型空间中创建多个浮动视口，方便对比不同区域或进行多任务操作，而在图纸空间（布局）中，视口数量的设置更为灵活，用户可以根据需要创建任意数量的视口，并分别调整每个视口的显示比例、图层可见性和视图方向，执行“视口”命令的方式有多种，包括通过菜单栏“视图→视口→新建视口”、输入命令“VPORTS”或“VIEWPORTS”，或在功能区“视图”选项卡中的“视口”面板进行操作，命令执行后，系统会弹出“视口”对话框，用户可以选择“新建视口”选项卡，预设的视口布局包括“单个”、“两个：水平”、“两个：垂直”、“三个：上”、“三个：下”、“三个：左”、“三个：右”、“四个：相等”等，也可以自定义视口数量和排列方式。
在设置视口数量时,需注意以下几点：每个视口都是独立的图形对象，可以单独进行缩放、平移或图层控制，但修改模型空间中的几何对象时，所有视口中的对应对象会同步更新，在图纸空间中创建的视口称为浮动视口，用户可以通过拖动视口边界调整其大小和位置，双击视口内部可激活模型空间进行编辑，双击视口外部则返回图纸空间，对于复杂布局，还可以使用“对象”选项卡将封闭的多段线、圆、椭圆等图形转换为视口，或通过“视口配置”功能快速应用预设布局，如果需要删除多余视口，只需选中视口边界后按Delete键即可。
以下是不同视口布局的适用场景示例：
| 视口布局类型 | 适用场景 | 优势特点 |
|---|---|---|
| 单个视口 | 简单图形的全局查看或单一任务绘图 | 避免界面混乱，专注细节编辑 |
| 两个：水平/垂直 | 对比不同视图方向（如平面图和立面图） | 节省布局空间，便于对照 |
| 三个：上/下/左/右 | 需要同时显示主视图、俯视图和侧视图 | 符合三视图绘图规范，提高空间想象效率 |
| 四个：相等 | 复杂模型的全方位展示（如总平面图+局部放大） | 平均分配显示区域，避免比例失调 |

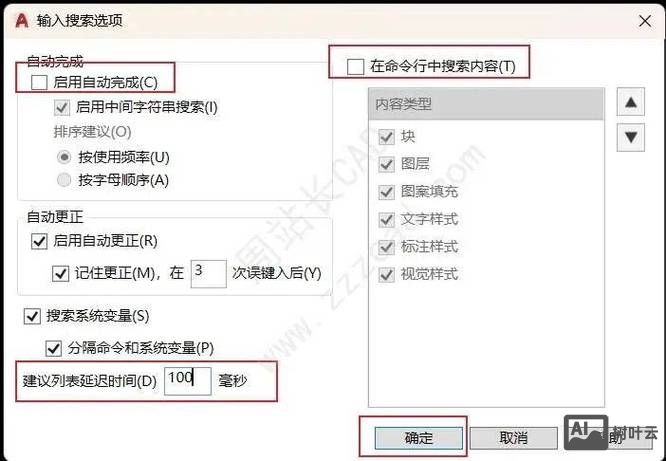

在实际操作中,若需动态调整视口数量，可使用“-VPORTS”命令（命令前加负号），通过命令行提示逐步创建或删除视口，输入“-VPORTS”后选择“删除”选项，再指定要删除的视口名称，即可快速清理不需要的视口，结合“命名视口”功能，用户可以为不同视口布局命名并保存，方便在后续工作中快速调用，避免重复设置。
需要注意的是,过多的视口会占用系统资源，可能导致操作卡顿，因此建议根据实际需求合理设置视口数量，并在非必要时关闭暂时不用的视口，在打印输出前，应确保所有视口的显示比例和图层设置符合打印要求，避免因视口配置错误导致输出效果异常。
相关问答FAQs
问：在CAD中如何将模型空间的多个视口合并为一个？
答：在图纸空间中，选中需要合并的多个视口边界，右键单击选择“显示视口对象→合并”，或在命令行输入“VPCLIP”，选择源视口后指定目标视口，即可将两个相邻视口合并为一个，若需删除多余视口，直接选中视口边界按Delete键即可。问：为什么CAD视口数量设置后部分视口不显示图形？
答：可能原因包括：视口未被激活（双击视口内部进入模型空间）；视口所在图层被冻结或关闭；或视口比例设置过大导致图形超出显示范围，解决方法：检查图层状态，双击视口激活，或使用“ZOOM”命令调整显示比例。
