CAD视窗命令有哪些？

CAD视窗命令是计算机辅助设计（CAD）软件中用于管理和控制绘图显示区域的核心工具，通过这些命令，用户可以灵活调整视图范围、比例、方向及显示状态，从而高效完成绘图、编辑和标注等操作，本文将详细介绍CAD视窗命令的功能、分类及具体应用,帮助用户系统掌握其操作逻辑。

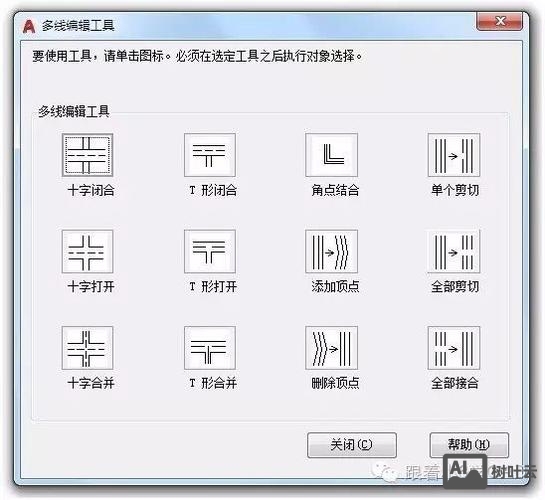

（图片来源网络，侵删）

视窗命令的基本功能与分类

CAD视窗命令主要围绕“视图”展开，核心功能包括缩放、平移、视图切换、视口管理等，根据操作目的,可分为以下几类：

缩放（ZOOM）
缩放是视窗操作中最常用的命令，用于调整视图的显示比例，CAD提供多种缩放方式，可通过命令行输入ZOOM或简写Z激活，具体选项包括：
- 全部（A）：显示整个图形范围，包括所有对象和绘图界限。
- 范围（E）：最大化显示所有图形对象，忽略空白区域。
- 窗口（W）：通过指定矩形窗口区域放大显示。
- 动态（D）：通过动态选择框调整视图范围。
- 比例（S）：输入比例因子（如2表示放大2倍，5缩小50%）。
- 实时：鼠标滚轮缩放，拖动向上放大、向下缩小。
操作示例：输入Z→回车→输入W→用鼠标框选需放大的区域→回车确认。
平移（PAN）
用于移动视图而不改变显示比例，可通过命令行输入PAN或简写P激活，也可直接按住鼠标滚轮拖动，平移分为“实时平移”和“定点平移”，前者更常用,后者需指定基点和位移点。

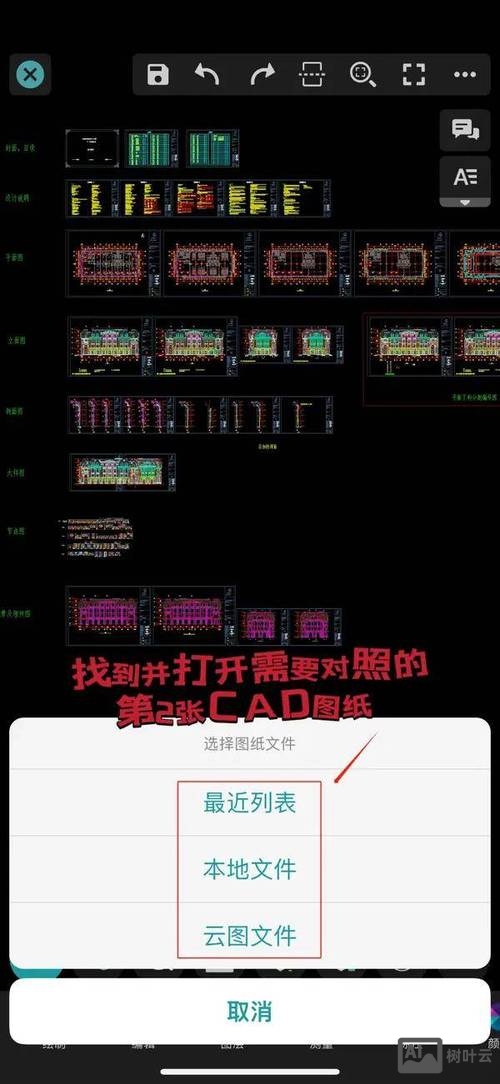

（图片来源网络，侵删）

命名视图（VIEW）
当需要频繁切换到特定显示区域时，可通过命名视图保存当前视图状态，操作步骤：输入VIEW→打开“视图管理器”→点击“新建”→输入视图名称→设置边界（如当前显示、窗口选择）→保存,后续通过视图管理器快速调用。
视图恢复
在布局空间或模型空间中，可通过-VIEW命令在命令行直接恢复已保存的视图,适用于自动化脚本或批量操作。

视口（VPORTS）
视口命令用于将绘图区域分割为多个独立视图，便于同时观察不同角度或比例的图形，在模型空间中，输入VPORTS可选择“单个”“两个水平”“两个垂直”“四个”等布局；在图纸空间中，视口用于布局打印，可通过“视口”工具栏调整比例和锁定状态。
表格：视口布局类型及应用场景
| 视口类型 | 适用场景 | 操作方法 |
|——————|———————————–|——————————|
| 单个视口 | 默认全屏显示，适合简单图形 | VPORTS→选择“单个”→确定 |
| 两个水平/垂直 | 对比图形不同区域细节 | VPORTS→选择“两个水平”→调整边界 |
| 四个视口 | 多角度同步观察（如主视图、俯视图）| VPORTS→选择“四个”→分别激活各视口 |
| 多边形视口 | 自由形状区域显示（如不规则图形） | VPORTS→选择“多边形”→绘制闭合区域 |

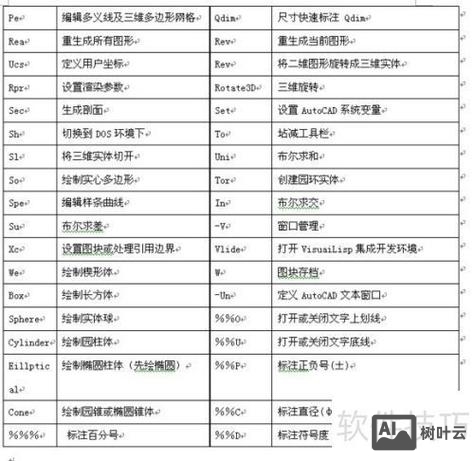

（图片来源网络，侵删）
图纸空间与模型空间切换
通过MODEL/PAPER按钮或命令TILEMODE（值为1时为模型空间，0时为图纸空间）切换，模型空间用于绘图，图纸空间用于布局和打印,视口仅在图纸空间中可编辑。
