CAD布局空间命令如何高效使用？

CAD布局空间命令是AutoCAD中用于管理和打印图纸的重要工具,它允许用户在模型空间中绘制图形，并在布局空间中进行排版、添加标题栏、设置打印比例等操作，从而实现高效、规范的图纸输出，以下将从布局空间的基本概念、常用命令及操作技巧等方面进行详细说明。

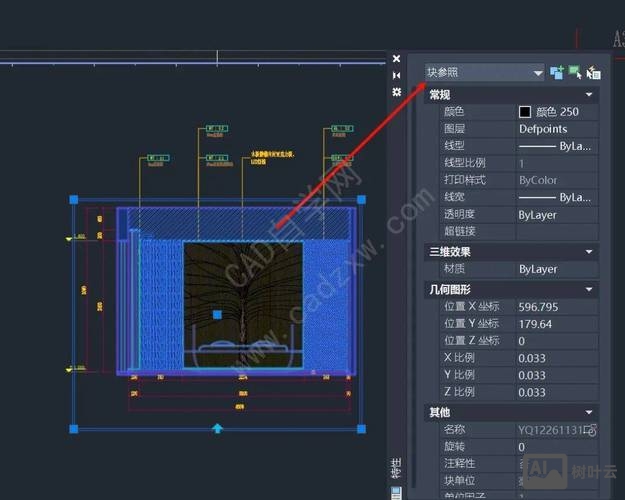

（图片来源网络，侵删）

布局空间与模型空间是AutoCAD的两个核心工作环境,模型空间主要用于绘制二维或三维图形，是设计的主要区域；而布局空间则用于模拟图纸的打印效果，可以在其中创建多个布局，每个布局代表一张独立的打印图纸，通过布局空间，用户可以灵活控制图纸的尺寸、比例、打印范围以及添加注释信息，使最终输出的图纸符合行业标准和项目需求。

进入布局空间的方法非常简单,用户可以通过点击绘图区下方的“布局”选项卡（默认为“布局1”和“布局2”），或使用命令“LAYOUT”直接创建新的布局，在布局空间中，系统会自动生成一个视口（Viewport），视口内显示模型空间的内容，用户可以通过调整视口的大小和位置来控制打印图形的显示范围，布局空间还提供了页面设置功能，通过“PAGESETUP”命令可以设置打印设备、纸张尺寸、打印方向、打印比例等参数，确保打印输出的准确性和规范性。

以下是布局空间中常用的核心命令及其功能说明：

命令名称	命令缩写	主要功能	操作说明
LAYOUT	LA	创建、删除、重命名布局	输入命令后选择“新建”选项，输入布局名称即可创建新布局；选择“删除”可删除不需要的布局；选择“重命名”可修改布局名称
VPORTS	VP	创建和管理视口	在布局空间中输入命令，可选择“新建视口”创建单个或多个视口，也可通过“对象”选项将封闭图形（如矩形、圆）转换为视口
PAGESETUP	无	设置打印参数	输入命令后选择布局，可设置打印机名称、纸张尺寸、打印比例、打印偏移等，设置完成后点击“确定”保存
VPCLIP	无	剪裁视口	选择视口后输入命令，可通过“选择多边形”或“删除”选项调整视口的显示区域，隐藏不需要显示的图形部分
MVIEW	MV	创建浮动视口	与VPORTS功能类似，但只能在布局空间中使用，支持创建非矩形视口（如圆形、多边形视口）
LAYER	LA	管理图层	在布局空间中可通过图层控制视口边框的显示/隐藏，例如创建“视口边框”图层，将视口边框移动至该图层后关闭图层，可隐藏边框
SCALE	SC	调整视口比例	选择视口边界后输入命令，输入比例值（如1:100输入100）或选择“比例列表”中的预设比例，调整视口内图形的显示比例
PLOT	PRINT	打印图纸	完成布局设置后，输入命令选择布局，确认打印参数后点击“确定”，即可将布局空间中的内容输出为图纸

在实际操作中,布局空间的设置需要结合项目需求进行灵活调整，在建筑图纸中，通常需要创建多个布局分别表达平面图、立面图、剖面图等，每个布局可设置不同的打印比例和视口范围，对于复杂图形，可通过创建多个视口（如主视图、俯视图、侧视图）进行多角度展示，并通过图层控制实现不同视口内图形的显示差异，通过“页面管理器”可以批量管理多个布局的打印设置，提高工作效率。

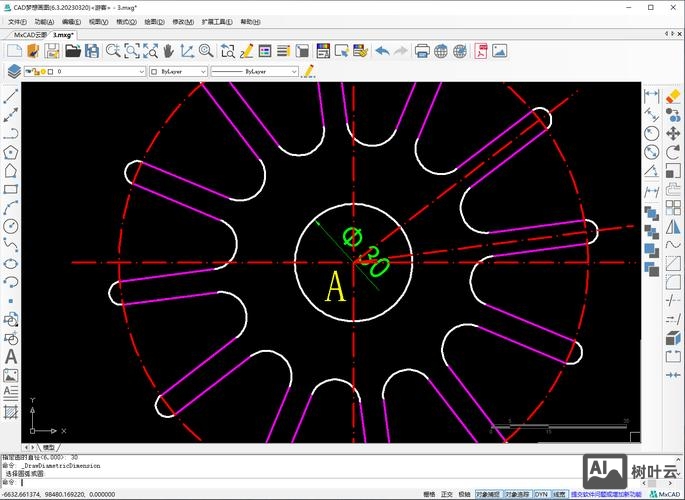

（图片来源网络，侵删）

需要注意的是,布局空间中的视口比例应与打印比例保持一致，避免图形变形，视口边框通常建议放置在“视口边框”图层中，并在打印前关闭该图层，以避免边框出现在最终的图纸上，对于动态视口（如使用“VIEWPORTS”命令创建的视口），可通过锁定视口比例防止误操作导致比例变化。

相关问答FAQs：

如何将模型空间的图形快速导入布局空间？
答：在布局空间中，使用“VPORTS”或“MVIEW”命令创建一个视口，系统会自动显示模型空间中的全部图形，若需调整显示范围，可双击视口进入模型空间（此时视口边框高亮显示），使用“ZOOM”命令的“窗口”选项框选需要显示的图形区域，完成后双击视口外部返回布局空间，若需精确控制比例，选择视口边界后使用“SCALE”命令输入比例值（如1:50输入50），或通过“特性”面板（Ctrl+1）选择“标准比例”中的预设值。
布局空间中的打印比例设置错误如何修正？
答：若视口比例与打印比例不匹配，可先选择视口边界，输入“VPSCALE”命令（或通过“特性”面板），在“自定义比例”中输入正确的比例值（如1:100输入100），若页面设置中的打印比例未正确配置，需输入“PAGESETUP”命令，在“打印比例”区域勾选“布满图纸”或手动输入比例值（如1mm=100单位输入100），确保页面设置与视口比例一致，若图形在打印时出现缩放问题，可检查“打印样式表”设置，确保颜色、线型等参数符合输出要求。
