CAD布局窗口命令有哪些？

在CAD软件中,布局窗口是连接模型空间与图纸空间的核心桥梁，通过布局命令可以高效地管理视图、标注、比例等打印输出要素，掌握布局窗口相关命令，能够显著提升工程设计的规范性和工作效率，以下从基础操作、高级功能、实用技巧及常见问题四个维度，详细解析CAD布局窗口的核心命令及应用方法。

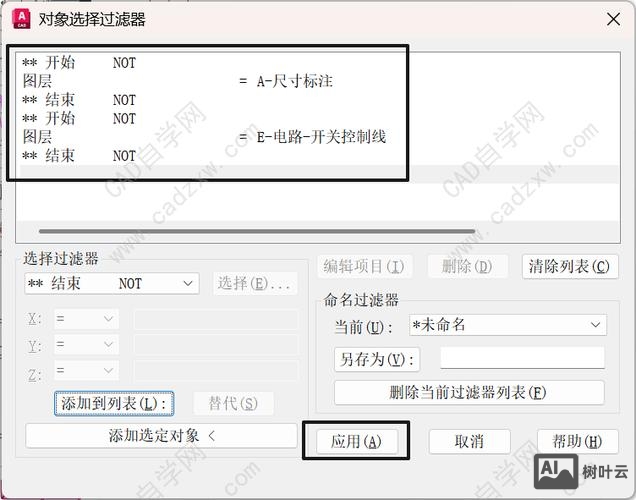

（图片来源网络，侵删）

基础布局操作命令

布局窗口的创建与管理是CAD出图的前提,常用命令包括“LAYOUT”（创建布局）、“LAYOUTWIZARD”（布局向导）、“LAYOUTDELETE”（删除布局）等。

创建新布局（LAYOUT）
执行“LAYOUT”命令后，命令行提示“输入布局选项 [复制(C)/删除(D)/新建(N)/样板(T)/重命名(R)/另存为(SA)/设置(?)] <设置>:”，选择“新建(N)”可直接创建空白布局，或通过“样板(T)”调用预设的图纸模板（如A3、A4标题栏），快速搭建标准化绘图环境。
布局向导（LAYOUTWIZARD）
对于新手用户，“布局向导”能引导完成布局设置，包括选择打印机、图纸尺寸、标题栏样式、视图比例及方向等步骤，通过向导创建的布局自动生成视口，并预设打印比例，适合批量标准化出图。
布局重命名与删除
右键单击布局标签可快速重命名或删除布局，但需注意：当前活动布局无法直接删除，需先切换至其他布局；“MODEL”模型空间布局不可删除，通过“LAYOUTDELETE”命令可批量删除无用布局，避免文件冗余。

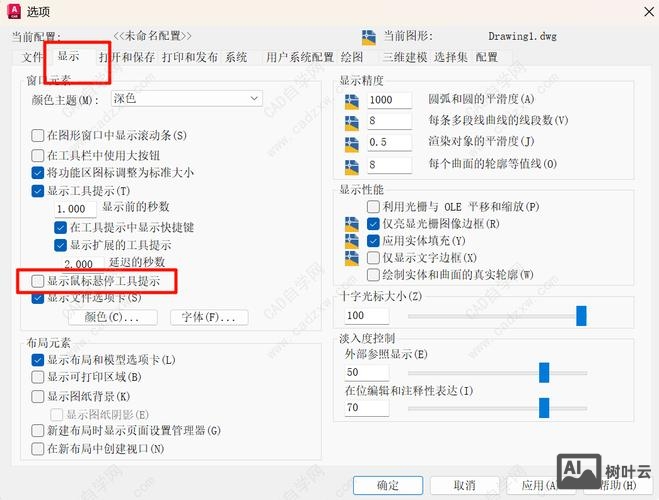

（图片来源网络，侵删）

视口是布局中连接模型空间与图纸空间的窗口,通过视口命令可控制视图显示、比例调整及布局优化。

创建视口（VPORTS）
- 单个视口：执行“VPORTS”命令，选择“单个”，在布局中框选区域即可创建矩形视口，默认显示模型空间的全部图形。
- 多视口：选择“两个视口”“三个视口”或“四个视口”，可分割布局窗口，适用于多角度展示模型（如主视图、俯视图、轴测图组合）。
- 对象视口：通过“将对象转换为视口”选项，可将封闭的二维图形（如圆形、多边形）创建为异形视口，满足特殊设计需求。
视口编辑（VPCLIP）
创建视口后，使用“VPCLIP”命令可裁剪视口形状，选择视口后，可通过“多边形”选项绘制自定义边界，或直接删除裁剪边界恢复视口原状，在复杂布局中隐藏视口边缘，仅保留图形显示区域。
视口比例控制（VPSCALE）
双击进入视口模型空间后，通过“ZOOM”命令的“比例(S)”选项调整视图显示比例；或在布局中选中视口，在“视口比例”下拉列表中选择标准比例（如1:100、1:50），需注意：非1:1比例时，应锁定视口（双击视口进入模型空间后，执行“VPLOCK”命令），避免误操作导致比例变化。

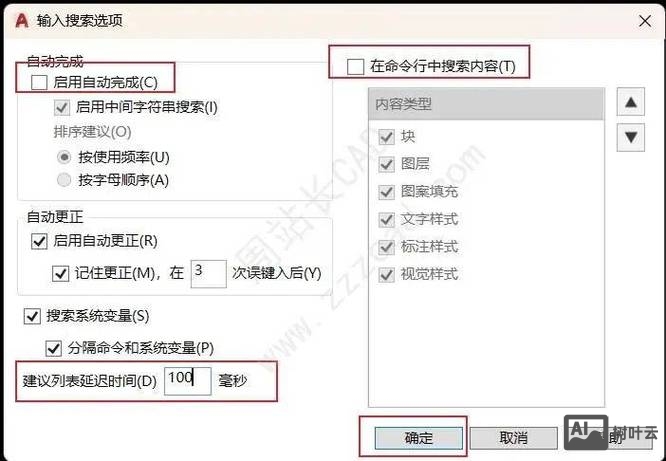

（图片来源网络，侵删）

布局的最终目的是输出符合规范的图纸,页面设置与打印命令是关键环节。

页面设置管理器（PAGESETUP）
执行“PAGESETUP”命令可配置打印参数，包括打印机名称、图纸尺寸、打印区域、打印比例、打印样式表等，在“打印区域”中选择“布局”可打印整个布局，选择“窗口”可自定义打印范围；在“打印样式表”中选择“.ctb”文件，可统一控制线条颜色、线宽等打印属性。
打印预览与输出（PREVIEW/PLOT）
“PREVIEW”命令可模拟打印效果，检查视口比例、标注位置、边框完整性等是否合理；“PLOT”命令执行打印，支持批量打印多个布局（在“打印”对话框中选择“所有布局”），对于大型图纸，可勾选“打印为DWF”选项，生成轻量化电子文件便于分享。

视口图层控制
创建专用图层（如“VP-视口边界”），将所有视口边界置于该图层并关闭，可隐藏视口轮廓线，提升图纸美观度。
视口比例与标注关联
在模型空间绘制1:1图形，通过布局视口设置不同比例后，使用“DIMUPDATE”命令更新标注，或直接在布局空间创建标注（通过“DIMSTYLE”设置“标注比例”），确保标注尺寸与图形比例一致。
布局模板保存
完成布局设置后，通过“LAYOUTWIZARD”的“样板(T)”选项保存为“.dwt”文件，后续可直接调用，避免重复设置打印机、标题栏等参数。
视口快显（VIEWBASE）
对于三维模型，“VIEWBASE”命令可从模型空间生成基础视图（如主视图、剖视图），并自动关联视图与模型，修改模型后更新视图即可。
