CAD面积命令如何快速使用？

在CAD软件中,面积计算是设计过程中常用的功能，无论是建筑设计、室内布局还是工程制图，准确计算封闭区域的面积都至关重要，CAD提供了多种面积计算命令，其中最常用的是“AREA”命令，此外还有“BOUNDARY”结合“LIST”命令、以及“MEASUREGEOM”命令等，以下是这些命令的具体使用方法和注意事项。

（图片来源网络，侵删）

使用“AREA”命令计算面积

“AREA”命令是CAD中最基础的面积计算工具，适用于简单或复杂的封闭图形，通过以下步骤操作：

启动命令：在命令行输入“AREA”或快捷键“AA”，按回车键确认。
选择计算方式：
- 指定角点：依次点击封闭图形的各个顶点，软件会自动连接这些点形成多边形并计算面积，最后按回车键结束命令，命令行会显示面积和周长。
- 对象选择：如果图形是闭合的多段线、圆、椭圆或面域，可在命令行提示“指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)]”时，输入“O”并选择目标对象，直接获取面积和周长。
- 增加/减少面积：通过输入“A”（增加）或“S”（减少），可以累加多个区域面积或从总面积中扣除部分区域，计算房间总面积时，可先添加墙体面积，再扣除门窗面积。

结合“BOUNDARY”和“LIST”命令

对于复杂或不规则的封闭区域（如由多条线条围成的区域），可通过以下步骤间接计算面积：

创建边界：输入“BOUNDARY”命令（快捷键“BO”），在弹出的对话框中确保“对象类型”选择“多段线”，然后点击“拾取点”，在封闭区域内任意位置单击，软件会自动生成一条闭合的多段线边界。

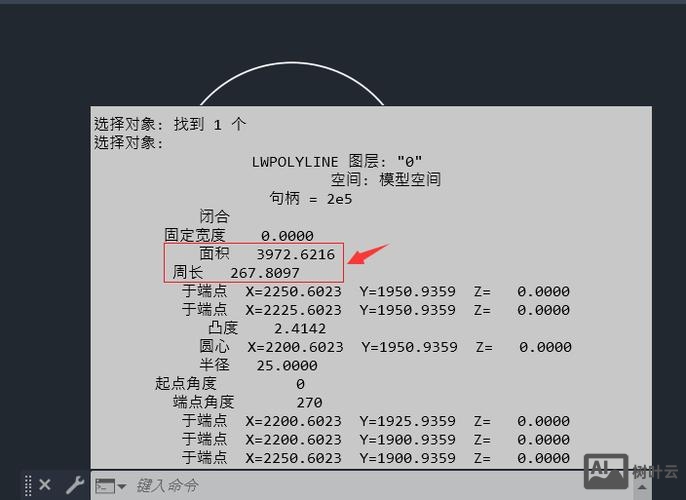

查询面积：选中新生成的多段线，输入“LIST”命令（或按Ctrl+1打开特性面板），在命令行或特性面板中查看面积信息。

使用“MEASUREGEOM”命令

“MEASUREGEOM”是更全面的测量工具，不仅能计算面积，还可测量距离、半径、角度等，操作步骤如下：

启动命令：输入“MEASUREGEOM”或快捷键“MEA”。
选择“面积”选项：命令行提示“输入选项 [距离(D)/半径(R)/角度(A)/面积(AR)/体积(V)]”时，输入“AR”。
指定角点或对象：与“AREA”命令类似，可通过逐点点击或选择对象计算面积，同时支持增加或减少面积的功能。

注意事项

图形封闭性：使用“AREA”或“MEASUREGEOM”命令时，确保图形完全封闭，否则会导致计算错误，可通过“BOUNDARY”命令检查是否存在未闭合的间隙。
单位设置：计算前需确认CAD的绘图单位（如毫米、米），面积结果会根据单位显示（如平方毫米、平方米）。
复杂图形处理：对于由多个独立对象组成的区域，建议先使用“REGION”命令将其转换为面域，再通过“AREA”命令选择对象计算，避免逐点点击的繁琐。

相关问答FAQs

问题1：为什么用AREA命令计算面积时提示“非闭合区域”？
解答：通常是因为图形存在未闭合的缺口，例如线条端点未对齐或存在微小间隙，可通过以下方法解决：

（图片来源网络，侵删）

使用“BOUNDARY”命令生成闭合边界后再计算；
输入“JOIN”命令将相邻线条合并为多段线；
检查并手动闭合缺口（如使用“EXTEND”或“FILLET”命令连接端点）。

问题2：如何快速计算多个相同房间的总面积？
解答：若多个房间形状相同，可通过以下步骤批量计算：

使用“BLOCK”命令将单个房间定义为块；
输入“AREA”命令，选择“对象(O)”模式，逐个选择房间块，记录每个块的面积；
手动累加面积,或使用“CAL”命令进行快速计算（如输入“CAL”后输入“area1+area2+area3”）。
若房间形状不同但位置规则，可使用“ARRAY”或“MULTIPLE”命令复制房间后，通过“增加面积(A)”选项一次性累加所有区域面积。
