CAD宏命令大全有哪些实用技巧？

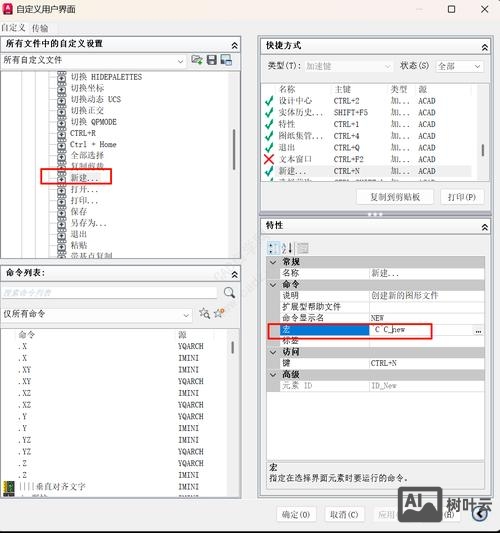

CAD宏命令是AutoCAD中通过VBA（Visual Basic for Applications）编写的自动化脚本，用于简化重复性操作、提升绘图效率，以下是常用CAD宏命令的详细解析，涵盖基础操作、图层管理、文本处理、尺寸标注、块操作及高级功能,并附实用示例。

基础绘图与编辑宏命令

1. 绘制基本图形

   • 绘制直线：ThisDrawing.ModelSpace.AddLine(startPoint, endPoint)
     示例：Dim lineObj As AcadLine: Set lineObj = ThisDrawing.ModelSpace.AddLine(起点坐标, 终点坐标)
   • 绘制圆：ThisDrawing.ModelSpace.AddCircle(center, radius)
     示例：Dim circleObj As AcadCircle: Set circleObj = ThisDrawing.ModelSpace.AddCircle(圆心坐标, 半径)

2. 对象选择与编辑

   • 选择对象：ThisDrawing.Utility.GetEntity(entity, point, "请选择对象：")
   • 删除对象：entity.Delete
   • 移动对象：entity.Move oldPoint, newPoint

图层管理宏命令

通过宏命令可快速创建、切换或修改图层属性，避免手动操作。

' 创建新图层并设置属性
Sub CreateLayer()
    Dim layerObj As AcadLayer
    Set layerObj = ThisDrawing.Layers.Add("新图层")
    layerObj.Color = acRed ' 设置图层颜色为红色
    layerObj.LineWeight = acLnWt030 ' 设置线宽
    ThisDrawing.ActiveLayer = layerObj ' 将图层设为当前层
End Sub

文本与标注处理

1. 添加单行文本


   （图片来源网络，侵删）

   Sub AddText()
       Dim textObj As AcadText
       Set textObj = ThisDrawing.ModelSpace.AddText("示例文本", 插入点坐标, 高度)
       textObj.Color = acBlue ' 设置文本颜色
   End Sub

2. 批量修改文本高度

   Sub ChangeTextHeight()
       Dim textObj As AcadText
       For Each textObj In ThisDrawing.ModelSpace
           If TypeOf textObj Is AcadText Then
               textObj.Height = 2.5 ' 统一修改高度为2.5
           End If
       Next
   End Sub

尺寸标注宏命令

尺寸标注的自动化可大幅提升图纸规范性。

' 添加线性标注
Sub AddDimLinear()
    Dim dimObj As AcadDimLinear
    Set dimObj = ThisDrawing.ModelSpace.AddDimLinear(起点坐标, 终点坐标, 文字位置坐标)
    dimObj.Color = acGreen ' 标注颜色设为绿色
End Sub

块操作宏命令

1. 创建块

   Sub CreateBlock()
       Dim blockObj As AcadBlock
       Set blockObj = ThisDrawing.Blocks.Add(基点坐标, "块名")
       ' 添加对象到块定义
       blockObj.AddLine 直线起点, 直线终点
   End Sub

2. 插入块


   （图片来源网络，侵删）

   Sub InsertBlock()
       ThisDrawing.ModelSpace.InsertBlock(插入点坐标, "块名", X比例, Y比例, 旋转角度)
   End Sub

高级功能宏命令

1. 批量打印设置
   通过遍历布局空间，统一设置打印比例和纸张大小。

   Sub BatchPlotSetup()
       Dim layout As AcadLayout
       For Each layout In ThisDrawing.Layouts
           layout.ConfigName = "DWG To PDF.pc3" ' 设置打印机
           layout.StandardScale = acScaleToFit ' 适应图纸
       Next
   End Sub

2. 导出数据到Excel
   结合Excel对象，将CAD对象属性（如坐标、图层）导出至表格。

   Sub ExportToExcel()
       Dim xlApp As Object
       Set xlApp = CreateObject("Excel.Application")
       xlApp.Workbooks.Add
       ' 遍历CAD对象并写入Excel单元格
       ' 示例：xlApp.Cells(1, 1).Value = "X坐标"
   End Sub

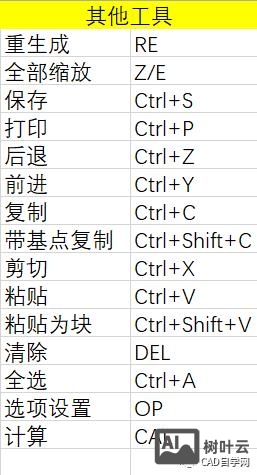

常用宏命令速查表

相关问答FAQs

Q1: 如何通过宏命令批量修改图层中所有对象的线型？
A1: 可通过遍历图层内所有对象并修改其线型属性实现，示例代码如下：

Sub ChangeLayerLinetype()
    Dim layerObj As AcadLayer
    Set layerObj = ThisDrawing.Layers("目标图层")
    Dim entity As AcadObject
    For Each entity In ThisDrawing.ModelSpace
        If entity.Layer = layerObj.Name Then
            entity.Linetype = "CENTER" ' 修改为中心线型
        End If
    Next
End Sub

Q2: CAD宏命令运行时提示“对象未找到”如何解决？
A2: 通常因对象类型不匹配或选择逻辑错误导致，需检查：

1. 使用GetEntity选择对象时，确保变量类型与实际对象一致（如AcadLine对应直线）；
2. 添加错误处理机制，

   On Error Resume Next
   If Err.Number <> 0 Then
    MsgBox "未找到对象或操作失败：" & Err.Description
   End If
