CAD齿轮命令怎么用？

在CAD软件中,齿轮的绘制是机械设计中的常见需求，虽然CAD本身没有直接名为“齿轮”的单一命令，但通过组合使用基本绘图、编辑命令以及参数化工具，可以高效完成齿轮的设计，以下是齿轮绘制的详细步骤和常用方法，涵盖直齿、斜齿及锥齿轮的绘制思路，并结合表格对比不同工具的适用场景。

齿轮绘制的基本思路

齿轮的核心要素包括齿顶圆、齿根圆、分度圆、齿形轮廓及键槽等，绘制过程通常分为“参数计算—轮廓绘制—阵列生成—细节完善”四个阶段，以最常见的直齿圆柱齿轮为例，首先需要根据模数（m）、齿数（z）、压力角（α）等参数计算各圆直径：分度圆直径d=mz，齿顶圆直径da=m(z+2)，齿根圆直径df=m(z-2.5)，随后通过绘制齿形轮廓并阵列生成完整齿轮。

常用绘制方法及命令组合

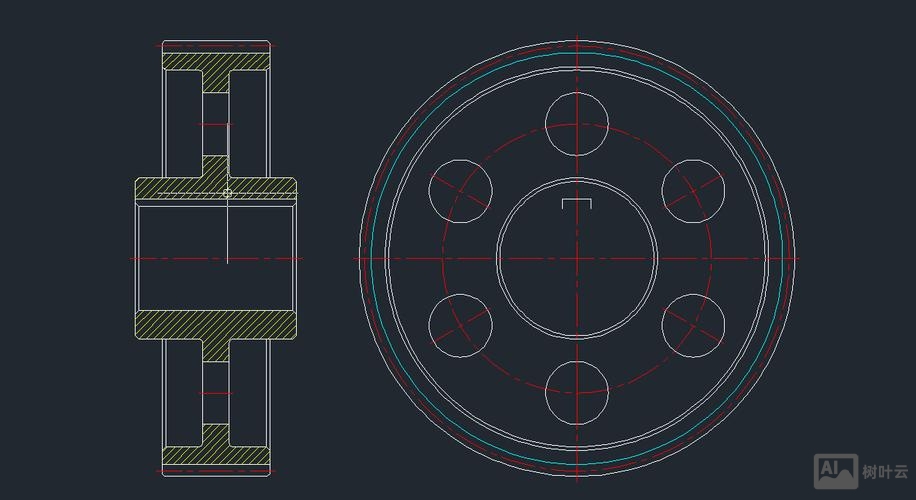

二维轮廓绘制法（适用于直齿轮）

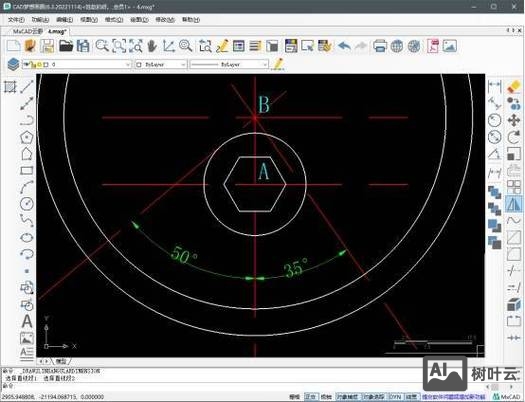

• 步骤1：绘制基准圆
  使用“圆（CIRCLE）”命令绘制分度圆、齿顶圆和齿根圆，并通过“直线（LINE）”绘制中心线和齿宽轮廓线。
• 步骤2：绘制单个齿形
  • 方法A：近似画法，用“圆弧（ARC）”连接齿顶圆和齿根圆，通过“修剪（TRIM）”命令完成齿槽形状，适用于对精度要求不高的场景。
  • 方法B：精确画法，利用“渐开线生成工具”或通过参数方程绘制渐开线（如使用“PLINE”命令结合极坐标方程），再通过“镜像（MIRROR）”和“阵列（ARRAY）”生成对称齿形。
• 步骤3：阵列生成全部齿形
  使用“环形阵列（ARRAYPOLAR）”命令，以齿轮中心为阵列中心，项目数量为齿数，完成齿形复制。
• 步骤4：完善细节
  通过“倒角（CHAMFER）”或“圆角（FILLET）”命令处理齿根过渡，用“偏移（OFFSET）”和“修剪（TRIM）”绘制键槽。

参数化设计法（适用于批量或变参齿轮）

利用CAD的参数化功能（如AutoCAD的“几何约束”和“尺寸约束”），将齿轮参数（模数、齿数等）设为可变量，通过“块（BLOCK）”或“动态块（DYNAMIC BLOCK）”实现参数驱动。

• 操作流程：
  1. 绘制一个完整的齿轮轮廓并创建为块；
  2. 使用“块属性定义（BLOCKATTRIB）”添加参数（如m、z）；
  3. 通过“字段（FIELD）”或“表达式（EXPRESSION）”将属性值与几何尺寸关联（如da=m(z+2)）；
  4. 修改属性值时,齿轮轮廓自动更新。

三维建模法（适用于斜齿轮或锥齿轮）

• 斜齿轮：
  1. 使用“拉伸（EXTRUDE）”命令生成齿坯圆柱体；
  2. 通过“螺旋线（HELIX）”命令生成螺旋导程线；
  3. 将二维齿形轮廓沿螺旋线“扫掠（SWEEP）”生成单个斜齿；
  4. 环形阵列斜齿并布尔运算合并。

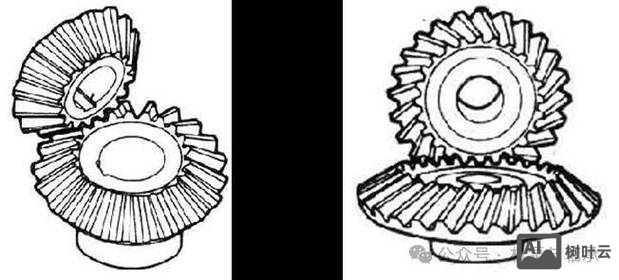

• 锥齿轮：
  1. 绘制锥齿轮背锥展开的当量齿轮齿形；
  2. 使用“旋转（REVOLVE）”命令生成锥齿坯；
  3. 通过“放样（LOFT）”或“扫掠”结合锥角调整齿形。

不同CAD工具的齿轮绘制效率对比

注意事项

1. 精度控制：渐开线齿形需通过“显示精度（VIEWRES）”调整圆弧平滑度，避免渲染后出现锯齿。
2. 标准化：注意压力角（常用20°）、齿顶高系数（通常为1）等参数是否符合设计规范。
3. 图层管理：将不同轮廓线（如分度圆、齿顶圆）分图层绘制，便于后续修改和隐藏。

相关问答FAQs

Q1：如何快速绘制符合国家标准的直齿轮？
A1：可借助CAD插件（如“燕秀工具箱”或“浩辰齿轮库”），选择“国标齿轮”选项，输入模数、齿数、压力角等参数，软件自动生成符合GB/T 1356-2001标准的齿轮二维图或三维模型，无需手动计算和绘制齿形，大幅提升精度和效率。

Q2：绘制斜齿轮时，导程角如何计算？
A2：导程角（β）可通过公式β=arctan(mz/πd)计算，其中m为模数，z为齿数，d为分度圆直径，在CAD中绘制螺旋线时，需在“HELIX”命令中设置底面直径、顶面直径（与分度圆直径相同）和导程（Pz=πd/tanβ），导程角的选择需满足齿轮传动性能要求，通常为8°-15°。
