CAD拉伸命令怎么用？

CAD图形拉伸命令是AutoCAD软件中一项非常实用的编辑功能,主要用于对图形中的部分对象进行长度或形状的调整，同时保持其他部分不变，与“缩放”命令不同，拉伸命令可以精确地改变对象的尺寸，而不会改变其整体比例，因此在机械设计、建筑设计等领域应用广泛，下面将详细介绍拉伸命令的使用方法、操作步骤、注意事项以及实际应用场景。

拉伸命令的启动方式有多种,用户可以通过以下几种方式调用该命令：1. 在命令行输入“STRETCH”或快捷键“S”；2. 点击“修改”工具栏中的“拉伸”按钮；3. 通过菜单栏“修改”→“拉伸”选项，启动命令后，AutoCAD会提示用户选择对象，此时需要使用“交叉窗口”或“交叉多边形”选择方式，因为拉伸命令只能对通过交叉窗口选择的对象进行操作，如果使用普通窗口选择，命令将无法执行。

在选择对象时,交叉窗口的选择方式非常关键，用户需要从右下角向左上角拖动鼠标，创建一个虚线的选择框，只有完全或部分位于该框内的对象才会被选中，如果用户想要拉伸一条直线的一端，需要确保该端点位于交叉窗口内，而另一端点在窗口外，这样，被选中的端点会随着鼠标的移动而移动，而另一端点保持不变，从而实现拉伸效果，如果选择框包含整个对象，该对象将被移动而非拉伸，这一点需要特别注意。

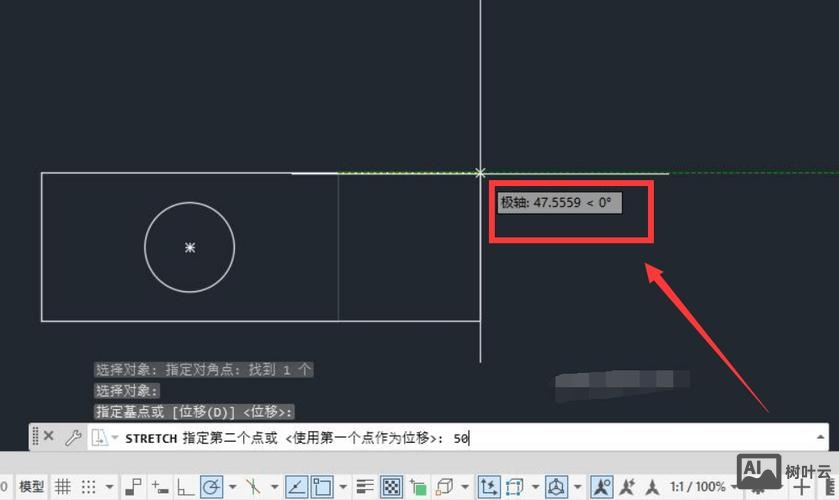

选择完对象后,AutoCAD会提示用户指定基点和位移点，基点是拉伸的参考点，通常选择对象的特征点，如端点、中点或交点；位移点是拉伸的目标位置，用户可以通过输入坐标值或直接用鼠标点击来确定，在指定位移点时，可以结合“极轴追踪”或“对象捕捉”功能，以确保拉伸的精度，在机械设计中，拉伸一个矩形孔的长度时，可以捕捉到孔的端点作为基点，然后输入新的长度值或拖动鼠标到目标位置。

拉伸命令适用于多种对象类型,包括直线、多段线、圆弧、样条曲线等，但不适用于所有对象，圆、椭圆、块等对象无法直接拉伸，但可以通过其他方式间接实现类似效果，拉伸命令对多段线的处理较为特殊，如果多段线被部分选中，其顶点会随着拉伸移动，而未被选中的部分保持不变；如果整个多段线被选中，则整个对象会被移动，在使用拉伸命令时，需要根据对象类型选择合适的选择方式。

为了更好地理解拉伸命令的使用,以下通过一个表格举例说明其在不同场景下的应用：

在实际应用中,拉伸命令可以大大提高绘图效率，在建筑设计中，如果需要调整房间的长度，可以使用拉伸命令快速修改墙体的尺寸，而无需重新绘制；在机械设计中，拉伸命令可以用于调整零件的孔位或边缘长度，确保设计的准确性，拉伸命令还可以与其他命令结合使用，如“旋转”“缩放”等，以实现更复杂的编辑操作。

需要注意的是,拉伸命令的使用也存在一些常见问题，如果选择对象时未使用交叉窗口，命令将无法执行；如果在拉伸过程中未启用对象捕捉，可能会导致定位不准确；对于复杂的图形，拉伸命令可能会导致对象变形或断裂，因此在使用前建议备份原图，为了避免这些问题，用户应熟练掌握选择方式和对象捕捉功能，并在操作前仔细检查选择的对象是否正确。

拉伸命令的参数设置也很重要,在命令行中，用户可以通过“位移”选项输入精确的拉伸距离，或使用“模式”选项选择“拉伸”或“移动”模式，如果需要将对象拉伸到指定距离，可以输入“@X,Y”形式的位移值，其中X和Y分别代表X轴和Y轴的拉伸距离，如果需要保持对象的方向不变，可以启用“正交”模式，确保拉伸方向为水平或垂直。

CAD图形拉伸命令是一项功能强大且灵活的编辑工具,掌握其使用方法可以显著提高绘图效率和精度，通过合理选择对象、指定基点和位移点，并结合其他辅助功能，用户可以轻松实现各种复杂的图形编辑需求，无论是建筑设计、机械设计还是其他工程领域，拉伸命令都是不可或缺的重要工具。

相关问答FAQs：

1. 问：为什么在使用拉伸命令时，对象没有被拉伸而是移动了？
   答： 这通常是因为在选择对象时使用了普通窗口选择（从左上角向右下角拖动）而非交叉窗口选择（从右下角向左上角拖动），拉伸命令要求部分对象位于选择框内，部分位于选择框外，这样才能实现拉伸效果，如果整个对象都被包含在选择框内，命令会将其视为整体移动，请确保使用交叉窗口选择，并检查选择框是否只包含需要拉伸的部分。

2. 问：拉伸命令是否可以用于圆或椭圆等对象？
   答： 拉伸命令无法直接应用于圆或椭圆等对象，因为这些对象没有明显的端点或顶点可以拉伸，如果需要调整圆的大小，可以使用“缩放”命令；如果需要移动圆的位置，可以使用“移动”命令，对于圆弧，拉伸命令可以调整其半径和端点位置，但前提是使用交叉窗口选择圆弧的一部分，如果需要类似拉伸的效果，可以通过分解对象（如使用“分解”命令将圆分解为圆弧）后再进行操作。
