CAD直线合并命令怎么用？

在CAD软件中，直线合并命令是一个高效编辑工具，主要用于将多条独立的直线、多段线或线段合并为单一对象，简化图形结构并提升后续编辑效率，虽然CAD不同版本（如AutoCAD、浩辰CAD等）的命令名称和操作路径略有差异，但其核心功能一致，主要通过“合并”（JOIN）或“编辑多段线”（PEDIT）命令实现，以下将详细介绍直线合并命令的使用方法、适用场景、操作步骤及注意事项,帮助用户掌握这一实用功能。

直线合并命令的适用对象

直线合并命令并非适用于所有线型，其支持的对象类型需满足特定条件,以下是常见可合并对象及限制：

不可合并的情况：非共线直线、断开的线段、不同图层或线型的对象、块（BLOCK）内的线段，若需合并此类对象，需先通过“分解”（EXPLODE）命令拆分块，或调整图层、线型属性。

直线合并命令的操作步骤

以AutoCAD为例，直线合并主要通过“JOIN”命令实现,具体步骤如下：

1. 启动命令：


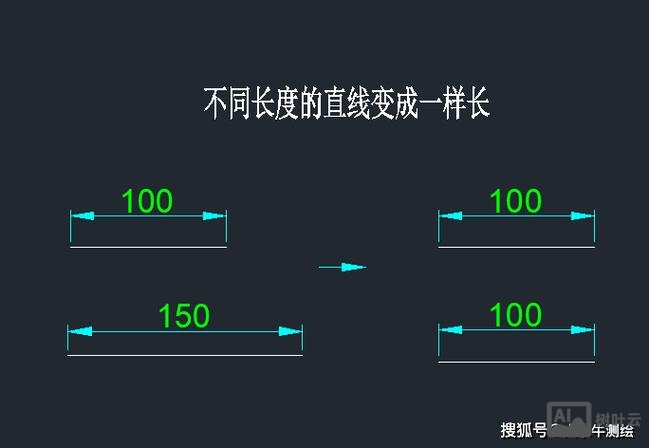

   （图片来源网络，侵删）
   • 输入命令“JOIN”或“J”，按回车键；
   • 或通过功能区“常用”选项卡→“修改”面板→点击“合并”图标。

2. 选择源对象：
   命令行提示“选择源对象或要合并的多个对象：”，此时需先选择一条基础线段（如一条直线或多段线）,作为合并后的主体对象。

3. 选择目标对象：
   依次点击需要合并的其他线段（直线、多段线等），选择完成后按回车键，若对象不满足合并条件（如未共线），命令行会提示“无法合并，未找到有效边界”。

4. 确认合并：
   系统自动将符合条件的对象合并为单一多段线（原直线可能转换为多段线），合并后，可通过“特性”（PROPERTIES）面板检查对象类型,确保操作成功。

注意事项：

• 合并前需确保所有对象端点精确重合（可使用“端点捕捉”模式）；
• 若对象有间隙，可先使用“延伸”（EXTEND）或“修剪”（TRIM）命令调整；
• 合并后的对象类型可能与源对象不同（如直线合并后变为多段线）,需注意后续编辑兼容性。

直线合并命令的实用场景

1. 简化图形结构：
   在绘制复杂轮廓（如建筑平面图、机械零件）时，常因多次绘制产生大量短直线，合并后可减少对象数量,提升软件运行效率。

2. 统一对象属性：
   合并后的多段线可统一图层、颜色或线宽，避免逐条修改的繁琐操作，将不同线型的墙线合并后，整体调整线宽为0.3mm。

3. 提升编辑效率：

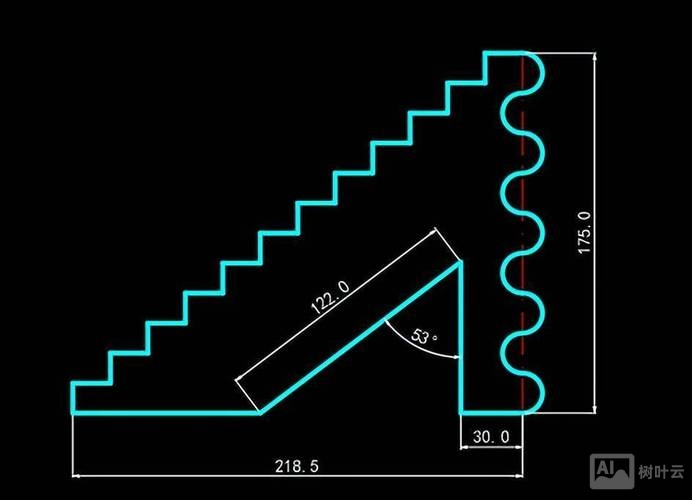

   合并为单一对象后，可直接使用“偏移”（OFFSET）、“阵列”（ARRAY）等命令，避免重复操作多条线段，合并楼梯轮廓线后,一键生成多个台阶。

4. 满足出图要求：
   部分打印样式或插件要求对象为多段线,合并直线可快速适配此类需求。

常见问题与解决方法

1. 合并失败提示“未找到有效边界”：
   原因：对象未共线、端点未重合或存在间隙。
   解决：

   • 使用“对象捕捉”确保端点精确连接；
   • 通过“延伸”或“修剪”命令消除间隙；
   • 检查对象是否在同一平面（三维空间中需共面）。

2. 合并后对象类型改变（如直线变多段线）
   原因：JOIN命令默认将合并结果转换为多段线。
   解决：

   • 若需保持直线类型，可使用“PEDIT”命令，选择合并后的对象后输入“Y”将其转换为直线；
   • 或通过“分解”（EXPLODE）命令将多段线还原为直线（但会失去合并优势）。

相关问答FAQs

Q1：如何合并不同图层的直线？
A：直线合并命令要求对象在同一图层，否则需先通过“特性匹配”（MATCHPROP）工具将目标对象的图层、颜色等属性统一至源对象图层，再执行合并操作，若无法统一,可考虑将所有对象移动至同一图层后合并。

Q2：合并后的多段线如何还原为多条直线？
A：选中合并后的多段线，输入“分解”（X）命令，按回车键即可将其拆分为多条独立直线，但需注意，分解后无法恢复合并状态，且若原对象包含圆弧或样条曲线,分解后可能生成更复杂的子对象。
