CAD画垂线命令怎么用?

在CAD软件中,绘制垂线是工程设计和绘图中的常见操作,掌握高效的垂线绘制命令能显著提升绘图效率,CAD中绘制垂线的方法多样,包括基本命令、辅助工具以及高级技巧,以下将详细解析不同场景下的垂线绘制方法及操作要点。

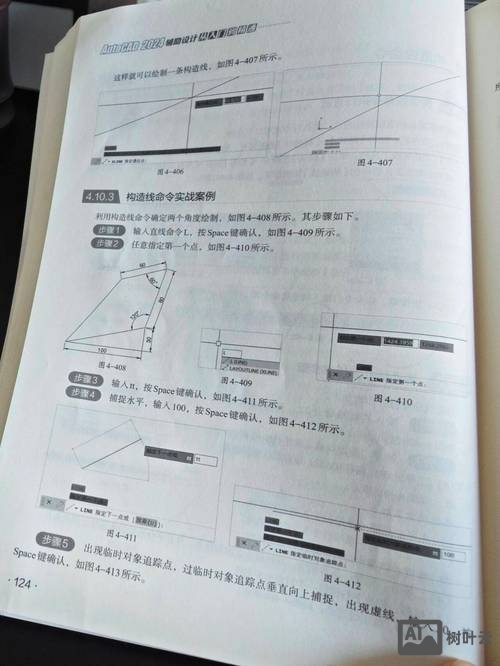

cad画垂线命令
(图片来源网络,侵删)

基础垂线绘制命令

LINE命令结合对象捕捉

  • 操作步骤
    1. 输入LINE命令或点击直线工具,指定起点;
    2. 启用“对象捕捉”(F3),确保“垂足”捕捉模式已开启;
    3. 移动光标至目标线段上,系统自动显示垂足标记,点击确认终点;
    4. Enter键完成绘制。
  • 适用场景:需从某点向已知线段作垂线,或绘制与两线段均垂直的直线。
  • 注意事项:若目标线段未显示垂足标记,需检查“对象捕捉设置”(输入OSNAP)中是否勾选“垂足”选项。

ORTHO正交模式辅助

  • 操作步骤
    1. F8键开启正交模式,确保光标只能沿水平或垂直方向移动;
    2. 输入LINE命令,指定起点后,沿垂直方向拖动光标绘制直线。
  • 适用场景:需绘制绝对垂直的直线(如水平线与垂直线之间的垂线),但对斜线无效。
  • 局限性:仅适用于与坐标轴平行的垂线绘制,无法捕捉任意线段的垂足。

高级垂线绘制工具

XLINE构造线命令

  • 操作步骤
    1. 输入XLINE命令,选择“水平(H)”/“垂直(V)”选项绘制基准线;
    2. 输入A(角度),通过指定角度(如90°)绘制与斜线垂直的构造线;
    3. 结合“对象捕捉”功能,通过“垂足”捕捉精确绘制垂线。
  • 优势:构造线可无限延伸,适合作为辅助线或参照线,尤其在复杂图形中定位垂线时更灵活。

PLINE多段线命令

  • 操作步骤
    1. 输入PLINE命令,指定起点后,启用“垂足”捕捉;
    2. 捕捉目标线段的垂足作为终点,可继续绘制多段线或按Enter结束。
  • 适用场景:需绘制具有宽度的垂线(如箭头、粗轮廓线),或与其他多段线形成闭合图形。

通过编辑命令绘制垂线

OFFSET偏移命令

  • 操作步骤
    1. 输入OFFSET命令,指定偏移距离;
    2. 选择目标线段,在需绘制垂线的一侧点击,生成平行线;
    3. 使用ROTATE命令将平行线旋转90°,并通过“对象捕捉”使其与原线段垂直。
  • 适用场景:需绘制与已知线段平行且等距的垂线(如建筑中的墙体定位线)。

ROTATE旋转命令

  • 操作步骤
    1. 绘制一条与目标线段相交的直线;
    2. 输入ROTATE命令,选择该直线,以交点为基点;
    3. 输入参考角度(如90°),将直线旋转至与目标线段垂直。
  • 技巧:结合“极轴追踪”(F10)可精确控制旋转角度,避免手动输入误差。

参数化与动态块中的垂线绘制

几何约束

  • 操作步骤
    1. 在“参数化”选项卡中点击“垂直”约束;
    2. 依次选择需垂直的两条线段,系统自动应用垂直关系。
  • 优势:当被约束的线段位置调整时,垂线关系动态保持,适用于需要频繁修改的图形。

动态块属性

  • 操作步骤
    1. 创建包含线段的动态块;
    2. 添加“拉伸”或“旋转”动作,并关联“垂直”约束;
    3. 通过自定义夹点动态调整垂线长度或角度。
  • 适用场景:需创建可重复使用的垂线符号(如标高符号、尺寸标注线)。

不同CAD版本的垂线绘制差异

  • AutoCAD经典版:可通过“绘图”菜单选择“构造线”或使用“对象捕捉”工具栏快速启用垂足捕捉。
  • AutoCAD LT版:功能简化,主要依赖LINE命令结合对象捕捉,不支持参数化约束。
  • CAD 2020及以上版本:新增“图案填充”中的“渐变”选项可快速绘制垂直填充线,且“块”功能支持动态约束。

垂线绘制的常见问题与解决

问题现象可能原因解决方法
无法捕捉垂足“垂足”捕捉未启用输入OSNAP,勾选“垂足”选项
绘制的垂线不垂直正交模式关闭或极轴角度设置错误F8开启正交,或设置极轴增量角为90°
垂线长度超出目标线段未使用“交点”捕捉与“垂足”捕捉结合先捕捉交点,再启用垂足捕捉限制终点

相关问答FAQs

Q1: 如何在斜线上绘制指定长度的垂线?
A1: 可通过以下步骤实现:

  1. 输入LINE命令,启用“垂足”捕捉,捕捉斜线上的起点;
  2. 开启“极轴追踪”(F10),设置增量角为90°;
  3. 沿垂直方向拖动光标,输入指定长度值(如100),按Enter键确认终点。

Q2: 为什么使用“对象捕捉”绘制垂线时,系统无法识别垂足?
A2: 可能的原因及解决方法:

  1. 目标线段为块或匿名块,需先使用“ explode”命令分解;
  2. 线段所在图层被冻结或关闭,检查图层状态;
  3. 捕捉范围过小,输入APERTURE调整靶框大小至合适尺寸。
cad画垂线命令
(图片来源网络,侵删)
