CAD曲线圆滑命令怎么用？

在CAD软件中，曲线圆滑是设计中常用的操作，目的是将生硬的直线、多段线或折线转换为平滑的曲线，以满足机械、建筑、电子等领域的造型需求，CAD曲线圆滑命令的核心功能是通过数学算法（如贝塞尔曲线、B样条曲线等）控制曲线的连续性和平滑度，同时允许用户调整曲线的拟合精度和形状，以下是关于CAD曲线圆滑命令的详细说明，包括常用命令、操作步骤、参数设置及注意事项。

常用曲线圆滑命令及适用场景

不同CAD软件提供的曲线圆滑命令略有差异，但核心功能相似，以下以AutoCAD为例,介绍几种常用命令：

1. FILLET（圆角）命令

   • 功能：将两条直线、圆弧或 polyline 的夹角处用指定半径的圆弧连接，实现局部圆滑。
   • 适用场景：机械零件中的倒角、建筑平面中的转角处理。
   • 操作步骤：
     • 输入命令 FILLET，按回车键；
     • 设置半径（R 参数），输入所需数值；
     • 依次选择两条需要连接的线段。

2. CHAMFER（倒角）命令

   • 功能：通过直线连接两条线段，虽非曲线，但可间接实现“圆滑”过渡（通过调整距离参数模拟曲线效果）。
   • 适用场景：快速创建过渡结构，如家具边缘。

3. PEDIT（多段线编辑）命令


   （图片来源网络，侵删）
   • 功能：将直线、多段线等转换为平滑曲线，支持拟合（Fit）和样条曲线（Spline）两种方式。
   • 适用场景：复杂路径的平滑处理，如地形轮廓、管道走向。
   • 操作步骤：
     • 输入 PEDIT，选择目标多段线；
     • 输入 F（拟合）或 S（样条曲线）；
     • 调整顶点（V 参数）或拟合精度（D 参数）。

4. SPLINE（样条曲线）命令

   • 功能：通过控制点生成精确的样条曲线，支持阶数和公差调整。
   • 适用场景：高精度曲线设计，如汽车外形、航空部件。
   • 操作步骤：
     • 输入 SPLINE，依次指定控制点；
     • 设置公差（T 参数），控制曲线与控制点的贴合度。

5. BLEND（平滑过渡）命令（AutoCAD 2010及以上版本）

   • 功能：在两条开放曲线之间创建平滑连接的样条曲线。
   • 适用场景：快速连接两条不连续的曲线，如道路衔接。
   • 操作步骤：
     • 输入 BLEND，选择第一条曲线的端点；
     • 选择第二条曲线的端点，指定连续性（O 参数，如相切或平滑）。

参数设置与优化技巧

曲线圆滑的效果很大程度上取决于参数设置,以下是关键参数的说明及优化建议：

优化技巧：

• 结合使用命令：例如先用 FILLET 做基础圆角，再通过 PEDIT 调整整体平滑度。
• 控制点数量：SPLINE曲线的控制点越多，曲线越复杂，建议先少量添加点，再逐步细化。
• 图层管理：将圆滑后的曲线单独置于一个图层，便于修改和对比原始图形。

注意事项与常见问题

1. 图形复杂度影响
   过于复杂的曲线（如控制点过多）可能导致软件卡顿，建议分步操作或使用简化替代方案。

2. 尺寸标注问题
   圆滑后的曲线可能影响尺寸标注的准确性，建议标注前通过 LIST 命令检查曲线关键点坐标。

3. 兼容性限制
   低版本CAD可能不支持部分命令（如BLEND），需确认文件格式兼容性（如输出为DXF）。

4. 非均匀有理B样条（NURBS）
   高级设计（如工业造型）可使用NURBS曲线，通过控制权重和阶数实现更灵活的形状调整，但需专业软件支持（如Rhino）。

相关问答FAQs

Q1：为什么使用PEDIT拟合后曲线出现尖锐拐角？
A：可能是因为原始多段线的顶点间距过大或拟合精度（D参数）设置不当，建议先通过 V 参数调整顶点位置，减少间距，或将拟合精度调小（如从默认0.0001改为0.01），观察曲线变化，若问题持续,可尝试用SPLINE命令重新生成曲线。

Q2：如何将直线快速转换为平滑曲线且保留原始长度？
A：可按以下步骤操作：

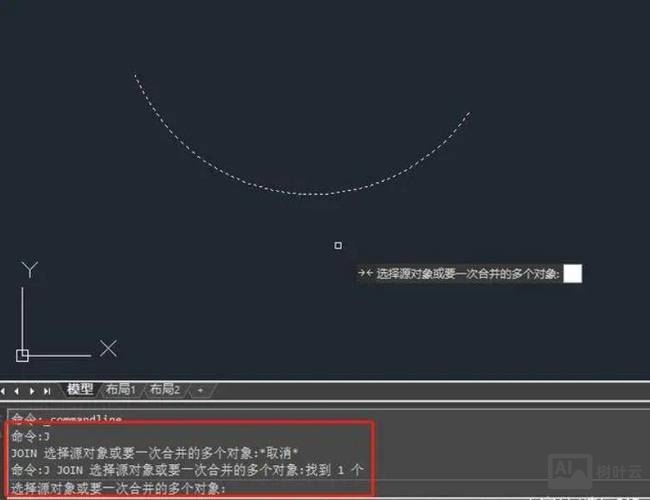

1. 使用 PEDIT 命令选择直线，输入 J（合并）将其转换为多段线；
2. 输入 F（拟合）生成初步曲线；
3. 通过 V 参数调整顶点，使曲线两端点与原始直线重合；
4. 使用 LENGTHEN 命令的 DE 参数微调曲线总长，确保与原始直线一致，若需更高精度，可结合 SPLINE 命令并设置公差为0,强制曲线通过端点。
