CAD圆滑命令怎么用？

在CAD绘图过程中,常常需要对图形边缘进行圆滑处理，以避免生硬的折角或连接，提升图形的美观度和流畅性，CAD中的“圆滑”命令通常指“圆角”（Fillet）和“倒角”（Chamfer）命令，圆角”命令用于通过圆弧连接两个对象，实现平滑过渡，是最常用的“圆滑”工具，本文将详细介绍CAD圆角命令的使用方法、参数设置及实际应用技巧。

圆角命令的基本操作

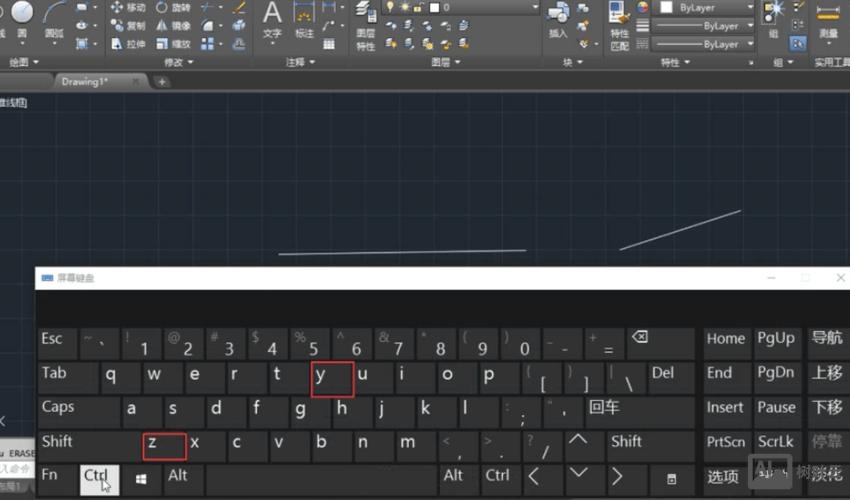

圆角命令的启动方式有多种：在命令行输入“FILLET”后按回车键，或点击“修改”工具栏中的“圆角”图标（通常显示为一个带有圆角的直角符号），启动命令后，系统会提示当前圆角半径和模式，用户需先根据需求设置半径参数，再选择要圆角的对象。

圆角半径的设置
圆角半径是决定圆角效果的关键参数，命令行提示“当前设置：模式=修剪，半径=XX”时，输入“R”并回车，即可输入新的半径值，若需将两条直线连接为半径为5的圆角，则输入“R”后设置半径为5，若半径设置为0，圆角命令将直接修剪或延伸对象至相交点，相当于快速修剪；若半径过大，可能导致对象无法生成圆角（如两条平行线之间的距离小于半径时）。

圆角命令的选项与模式
圆角命令包含多个实用选项，通过命令行输入相应字母可切换功能：

1. 多段线（P）：对整个多段线进行圆角处理，只需选择多段线即可一次性对所有转折处应用相同半径的圆角。
2. 修剪（T）：控制是否修剪对象，默认为“修剪”，即圆角后自动修剪多余部分；设置为“不修剪”则保留原对象，仅添加圆角弧。
3. 多个（U）：连续对多个对象对进行圆角处理，无需重复启动命令。

不同对象的圆角操作
圆角命令适用于直线、多段线、圆弧、椭圆弧等多种对象，但需注意以下特殊情况：

• 平行线：对两条平行线使用圆角命令时，无需设置半径，系统将自动生成半圆角，圆角半径等于平行线距离的一半。

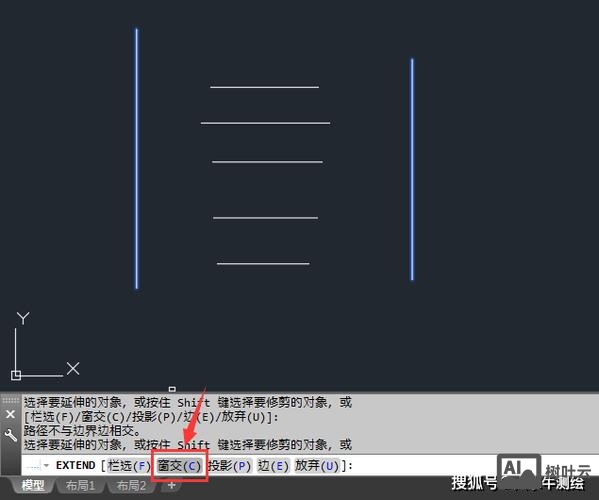

• 未相交对象：若两条直线未相交，且半径设置合理，圆角命令会自动延伸对象后生成圆角。
• 多段线与圆弧：对多段线与圆弧进行圆角时，需确保圆角半径不大于圆弧半径，否则可能生成错误结果。

实际应用技巧与注意事项

1. 半径选择：机械制图中，圆角半径需符合设计规范（如铸造件圆角半径通常为1-5mm）；建筑制图中，圆角多用于美化，半径可灵活设置。
2. 对象选择顺序：部分CAD版本中，选择对象的顺序会影响圆角生成的位置，建议先选择靠近圆角中心的对象。
3. 图层与颜色：若圆角弧与原对象不在同一图层，圆角后弧线将继承当前图层的属性，需提前检查图层设置。
4. 错误处理：若圆角失败，可检查对象是否重叠、半径是否过大，或使用“分解”命令将多段线拆分为单一对象后重新操作。

与其他命令的配合使用
圆角命令常与其他修改命令配合，先用“偏移”命令生成平行线，再通过圆角连接；或对“阵列”生成的矩形进行批量圆角处理，提升绘图效率。

相关问答FAQs

Q1：为什么对两条直线使用圆角命令时提示“半径太大”？
A：当两条直线之间的距离小于设置的圆角半径时，系统无法生成圆角，因此提示错误，解决方法是减小半径值，或将直线延伸/修剪后再操作，若需对平行线圆角，无需设置半径，直接选择两条平行线即可生成半圆角。

Q2：如何对多段线的部分转折处设置不同半径的圆角？
A：默认情况下，圆角命令无法直接对多段线的不同顶点设置不同半径，需先使用“分解”命令将多段线拆分为单一对象，然后对每条直线单独使用圆角命令并设置不同半径，若需保留多段线属性，可使用“多段线编辑”（PEDIT）命令中的“顶点”选项逐个修改圆角半径（部分CAD版本支持此功能）。
