CAD组合命令如何高效使用？

在CAD软件中，组合命令是一种通过自定义或预设方式将多个独立命令串联执行的功能，旨在提高绘图效率、简化操作流程，尤其适用于重复性任务或复杂步骤的快速完成，组合命令的实现方式包括命令别名、脚本文件、自定义工具栏/快捷菜单以及LISP程序等，不同方式适用于不同用户需求和技能水平，以下从功能原理、实现方法、应用场景及注意事项等方面展开详细说明。

组合命令的功能原理与优势

组合命令的核心逻辑是将多个命令按顺序排列，并可能包含参数设置、条件判断或循环操作，从而实现“一步操作完成多步任务”，在机械制图中，用户可能需要频繁执行“绘制矩形→倒角→填充图案”的操作，通过组合命令可将其整合为单个命令触发，其优势主要体现在三个方面：一是减少重复操作，避免频繁切换命令；二是标准化绘图流程，确保不同图纸风格统一；三是降低新手学习成本,通过预设命令简化复杂功能调用。

组合命令的实现方法

命令别名（Alias）

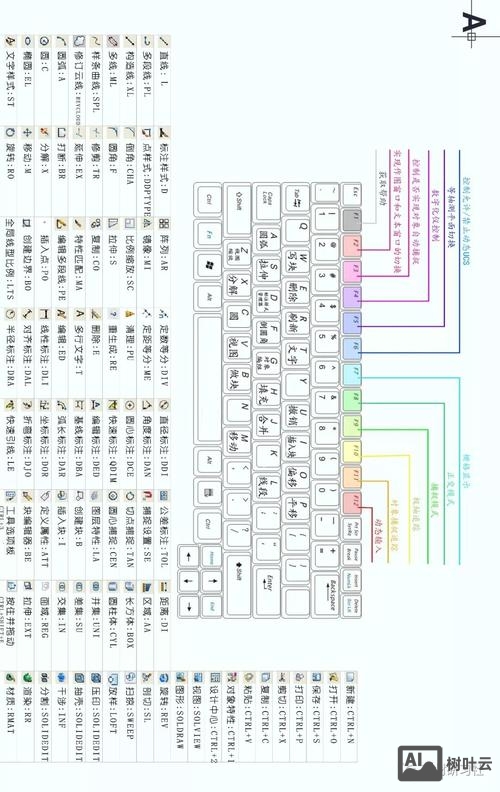

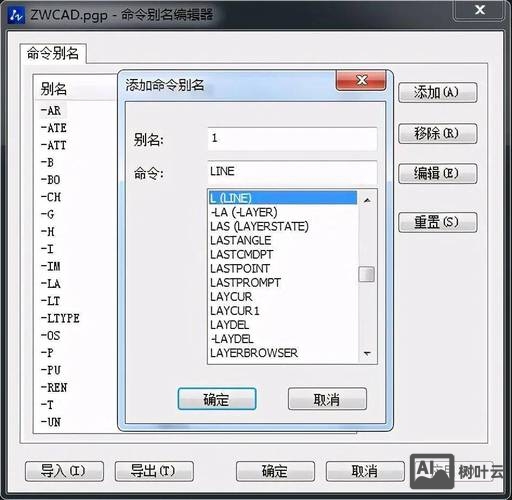

命令别名是CAD中最简单的组合命令形式，通过修改acad.pgp文件（AutoCAD）或acad.lsp文件，为常用命令序列设置简写，将“ZOOM Extents”+“PAN”组合设置为别名“ZE_P”，只需在命令行输入“ZE_P”即可依次执行两个命令，别名仅支持简单串联，无法包含条件判断，适合2-3个命令的快速组合。

脚本文件（Script）

脚本文件（.scr）是纯文本文件，通过编写命令行序列实现复杂组合,绘制一个带图层的矩形并填充图案的脚本内容如下：

-LAYER N 虚线 S 虚线
RECTANG 0,0 100,50
-HATCH ANSI31 1 45 0

执行时，CAD会按顺序读取每行命令并自动执行，脚本支持参数输入（如坐标、尺寸），可通过SCRIPT命令调用或拖拽至CAD窗口运行,适合批量处理重复任务。

自定义工具栏与快捷菜单

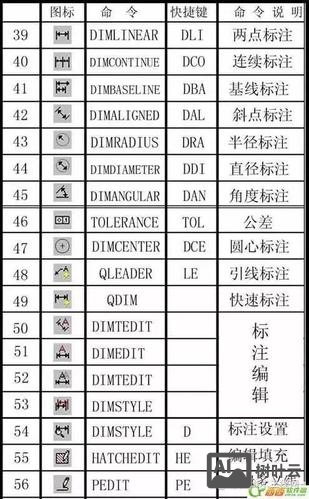

用户可通过CUI（自定义用户界面）编辑器，将多个命令组合到一个按钮或菜单项中，创建一个“标注快速工具栏”，依次添加“线性标注→连续标注→引线标注”命令，点击后即可连续执行，这种方式可视化强，适合不熟悉编程的用户,但需提前在CUI中配置。

LISP程序（AutoLISP）

LISP是CAD内置的编程语言，可实现高度定制化的组合命令，以下LISP代码定义一个“CJH”命令,用于绘制矩形并倒圆角：

(defun c:CJH ()
  (setq w (getreal "输入宽度: "))
  (setq h (getreal "输入高度: "))
  (setq r (getreal "输入圆角半径: "))
  (command "_rectang" "0,0" (list w h) "_fillet" "r" r "p" last)
  (princ)
)

加载LISP文件后，输入“CJH”命令，依次输入参数即可完成绘图，LISP支持变量、循环和条件判断，适合复杂逻辑的自动化,但需要一定编程基础。

动态块（Dynamic Blocks）

通过动态块属性和动作，可实现“参数化”的组合命令效果，创建一个动态门块，通过拉伸动作改变宽度，同时联动旋转和开门动作，用户只需拖动夹点即可完成多个操作，动态块无需编程,适合图形元素的智能交互。

组合命令的应用场景

使用注意事项

1. 兼容性检查：组合命令在不同CAD版本（如AutoCAD 2018 vs 2023）中可能存在语法差异,需测试后使用。
2. 错误处理：复杂组合命令（如LISP）应加入错误提示（如if判断输入值合法性）,避免因参数错误导致程序中断。
3. 备份文件：修改acad.pgp或加载LISP前，建议备份原始文件,防止配置错误影响软件运行。
4. 学习成本：脚本和LISP需一定时间学习，新手可从命令别名或自定义工具栏入手,逐步进阶。

相关问答FAQs

Q1: 如何在CAD中设置一个组合命令，使其能自动切换图层并绘制圆形？
A: 可通过以下步骤实现：

1. 打开acad.pgp文件（在CAD安装目录的Support文件夹中），添加别名定义，
   CC=_-LAYER N 新图层 S 新图层;-CIRCLE
2. 保存文件后重启CAD，在命令行输入“CC”，系统会自动切换到“新图层”并启动圆形绘制命令，输入圆心和半径即可完成。

Q2: 组合命令执行过程中如何中断或修改参数？
A: 根据实现方式不同，中断方法有所区别：

• 命令别名/脚本：执行时按Esc键可中断当前命令，但需重新启动CAD恢复默认配置。
• LISP程序：在输入参数阶段，可按Ctrl+C取消；若程序已执行到绘图步骤，需用U命令撤销上一步操作，并在LISP代码中加入(prompt "输入无效，请重新运行命令")提示重新输入。
• 自定义工具栏：点击工具栏按钮后，可通过命令行的选项（如“放弃(U)”）调整参数。
