在CAD软件中,打断块命令是一个实用但相对冷门的功能，主要用于分解块内部对象或对块中的特定元素进行局部修改，由于块（Block）在CAD中属于整体对象，常规操作无法直接编辑其内部几何图形，因此需要借助“打断”类命令或特定技巧来实现，以下是关于CAD打断块命令的详细解析，包括操作逻辑、适用场景及注意事项。

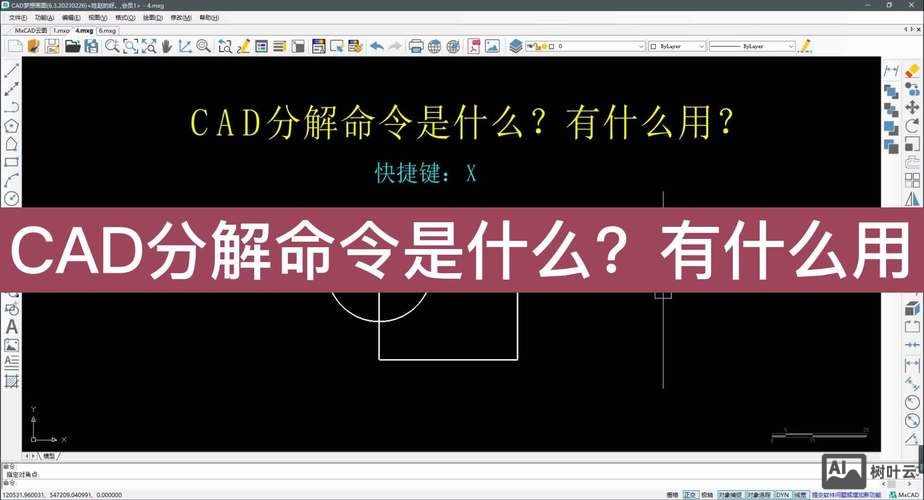

（图片来源网络，侵删）
打断块的核心逻辑与操作方法
CAD中“打断块”并非单一命令，而是通过组合命令或工具实现的操作，其核心原理是将块“分解”为独立对象，再进行打断，或直接在块内部选择对象进行编辑，以下是三种主流操作方式：
分解后打断（基础方法）
- 操作步骤：
- 使用
Xplode（分解）或Explode命令，将块分解为单个几何对象（直线、圆弧等）。 - 选中需要打断的对象,调用
Break命令（快捷键BR）。 - 指定打断的第一点和第二点,完成局部切割。
- 使用
- 优点：操作直观，适用于所有版本的CAD。
- 缺点：分解后块属性丢失，若需重新定义块需重新创建。
使用“块编辑器”直接打断（推荐方法）
- 操作步骤：
- 双击块或在命令行输入
BEDIT，打开“块编辑器”。 - 在块编辑界面中,块内部对象可被单独选中。
- 调用
Break命令对目标对象进行打断操作。 - 点击“关闭块编辑器”并保存修改，块将自动更新。
- 双击块或在命令行输入
- 优点：保留块属性，修改后所有块实例同步更新。
- 适用场景：需频繁修改块内部结构时（如动态块调整）。
“修剪”或“延伸”替代打断（技巧方法）
- 若仅需删除块内部对象的某一部分,可通过以下步骤实现：
- 使用
XCLIP命令调整块显示范围（可选）。 - 绘制辅助线作为剪切边界。
- 调用
Trim（修剪）或Extend（延伸）命令，以辅助线为边界操作块内部对象。
- 使用
- 注意：此方法需将块临时转换为可编辑状态，可通过“设置”中的
PICKSTYLE变量关闭（设为0）以单独选择块内对象。
打断块的适用场景与限制
- 典型应用：
- 修改机械零件块中的局部轮廓（如去除倒角、添加孔洞）。
- 调整建筑图块中的门窗位置或尺寸。
- 在电气符号块中切断部分导线以连接其他元件。
- 限制条件：
- 动态块特殊处理：若块包含动态参数（如拉伸、旋转），直接打断可能导致动作失效，需在块编辑器中谨慎操作。
- 外部参照（Xref）：若块是外部参照的一部分，需先绑定（
XBIND）或进入外部参照编辑器（XREF）才能修改。 - 图层与属性：打断操作可能影响块内对象的图层关联性，建议修改前检查图层设置。
操作对比与效率建议
下表总结了不同打断块方法的优缺点：
| 方法 | 优点 | 缺点 | 适用版本 |
|---|---|---|---|
| 分解后打断 | 无需学习额外工具，简单直接 | 块属性丢失，无法批量更新 | 所有CAD版本 |
| 块编辑器直接打断 | 保留块属性，修改实时同步 | 步骤稍多，动态块需谨慎处理 | AutoCAD 2008及以上 |
| 修剪/延伸替代 | 避免完全分解，保留部分关联性 | 需绘制辅助线，效率较低 | 所有CAD版本 |
效率建议：
- 若仅需一次性修改,优先使用“分解后打断”；
- 若需长期维护块结构,推荐“块编辑器”方法；
- 对复杂块可结合
LAYISO（隔离图层）隐藏无关对象，提高操作精度。
相关问答FAQs
Q1：为什么使用Explode分解块后，部分对象仍无法选中？
A：这可能是因为块内部对象被定义为“不可分解”或位于被锁定的图层，检查块定义时，可通过BLOCKICON命令查看内部结构，或使用LAYER命令解锁相关图层，若块嵌套了其他块，需多次分解才能完全展开。

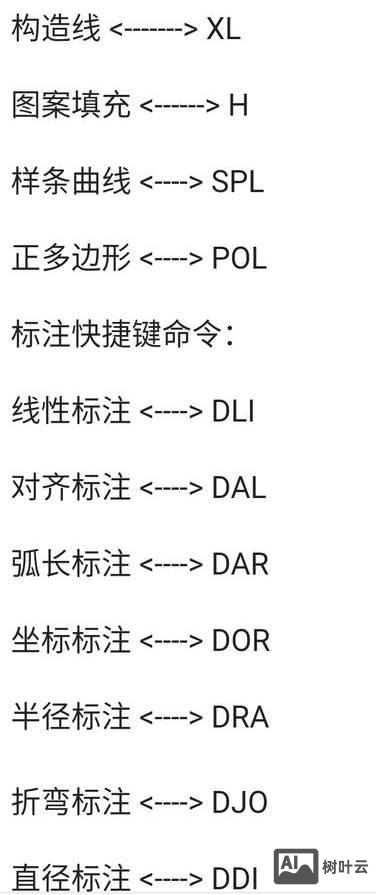

（图片来源网络，侵删）
Q2：在块编辑器中打断对象后，动态块的动作失效怎么办？
A：动态块的动作依赖于特定几何参数（如拉伸框架、夹点位置），打断操作可能破坏这些参数的关联性，解决方法是：
- 在块编辑器中选中动作参数,右键选择“特性”；
- 重新关联被打断对象的几何图形；
- 测试动作是否正常,必要时调整动作的选择集。
若问题持续，可尝试备份后重新创建动态块动作。

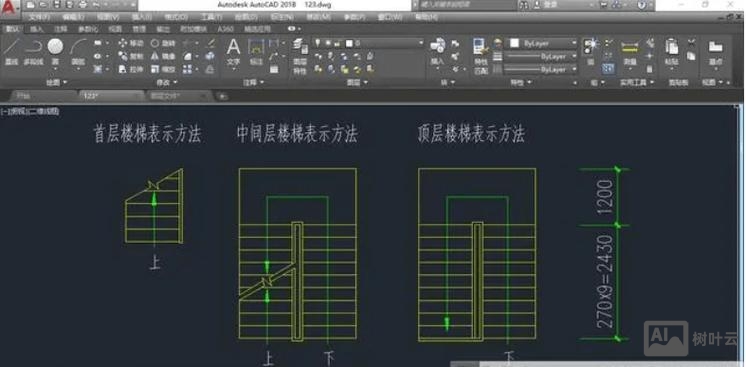

（图片来源网络，侵删）
