CAD画笔命令如何快速绘制精确图形？

在CAD软件中,画笔命令是绘图操作中最基础且核心的功能之一，主要用于控制线条的绘制、编辑和显示效果，无论是二维草图还是三维建模，画笔命令都直接影响图形的精度、美观度和可编辑性，以下将从画笔命令的基本概念、常用操作、参数设置、高级技巧及实际应用等方面进行详细阐述。

画笔命令的基本概念与启动方式

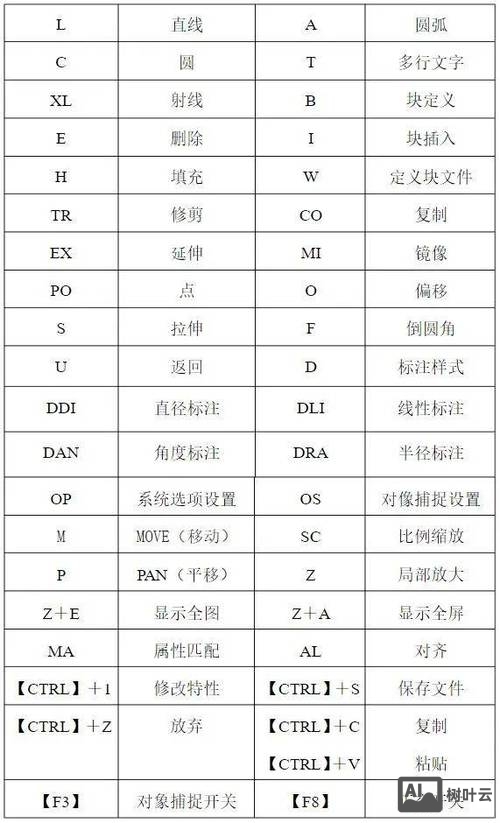

CAD中的画笔命令通常指“LINE”（直线）命令，广义上还包括“PLINE”（多段线）、“XLINE”（构造线）、“RAY”（射线）等线条绘制工具，这些命令的启动方式主要有三种：一是通过命令行直接输入命令名称（如输入“L”后按回车键，对应LINE命令）；二是点击功能区“绘图”选项卡中的相应图标；三是通过快捷键调用（如Ctrl+1可打开特性面板，间接调整画笔属性），不同版本的CAD（如AutoCAD、浩辰CAD等）在界面布局上可能存在差异，但核心逻辑基本一致。

常用画笔命令的功能与操作

1. LINE（直线）命令
   用于绘制单条直线，是最基础的画笔工具，操作步骤为：启动命令后，通过鼠标点击或输入坐标值确定起点，再指定终点即可完成一条线段的绘制，连续操作可绘制多条首尾相连的直线，按Esc键或Enter键退出命令，绘制一个100mm×100mm的正方形，需依次输入四个点的坐标（如(0,0)、(100,0)、(100,100)、(0,100)），最后闭合图形。

2. PLINE（多段线）命令
   多段线是由直线段、圆弧段或两者组合而成的单一对象，具有统一的线宽和整体编辑特性，启动命令后，默认绘制直线，输入“A”可切换至圆弧模式，输入“W”可设置起点和终点的线宽，多段线的优势在于能够绘制带宽度的线条（如箭头、道路标识）和复杂轮廓，且可通过“PEDIT”命令统一编辑顶点或曲线。

3. XLINE（构造线）与RAY（射线）
   构造线是两端无限延伸的直线，主要用于辅助绘图，如绘制中心线或参考线；射线则是从起点向单方向无限延伸的直线，适合作为投影线，两者均不参与最终打印，可通过图层管理隐藏。


   （图片来源网络，侵删）

画笔参数的设置与调整

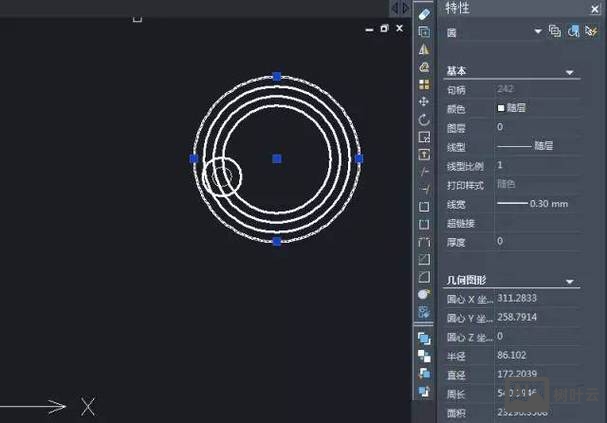

画笔的显示效果主要由图层特性、线型、线宽和颜色等参数控制，这些设置可通过“特性”面板或“图层特性管理器”调整。

• 图层管理：将不同类型的线条分配至不同图层（如中心线层、轮廓线层），便于统一控制显示和打印，将虚线设置在“中心线”图层，并加载“ACAD_ISO02W100”线型。
• 线宽与比例：线宽值直接影响打印时的线条粗细，但在模型空间中需调整“LTS”（线型比例）以使虚线、点划线等显示正常，若虚线显示为实线，可增大LTS比例值。
• 颜色与透明度：通过设置颜色（如红色表示危险区域）和透明度（如半透明辅助线），可增强图形的可读性。

以下为常用画笔参数设置对比表：

画笔命令的高级技巧

1. 极轴追踪与对象捕捉
   启用极轴追踪（F10）可按指定角度（如15°增量）绘制直线；结合对象捕捉（F3），可精准捕捉中点、交点等关键位置，避免手动输入坐标的误差，绘制与水平线成30°的直线时，设置极轴角为30°，直接拖动鼠标即可锁定方向。

2. 多段线的编辑与转换
   使用“PEDIT”命令可将直线、圆弧等对象合并为多段线，或将其分解为单一对象，输入“PEDIT”后选择“合并”（J），可将首尾相连的直线转化为整体多段线，便于统一调整线宽。


   （图片来源网络，侵删）

3. 动态输入（DYN）的应用
   启用动态输入（F12）后，可在光标附近直接输入长度、角度等参数，无需切换至命令行，提升绘图效率，绘制直线时，输入长度“100”后按Tab键，再输入角度“90”，即可快速确定终点。

实际应用案例

在机械制图中,画笔命令常用于绘制零件轮廓：先用“LINE”命令绘制主体结构，再通过“PLINE”绘制带宽度的剖切线；在建筑图中，使用“XLINE”定位墙体轴线，结合“OFFSET”（偏移）命令生成墙体轮廓，绘制一张桌子的平面图时，需用“PLINE”设置线宽0.5mm绘制桌外框，再用“LINE”和“CIRCLE”（圆命令）绘制抽屉和把手细节。

相关问答FAQs

Q1: 为什么绘制的虚线在CAD中显示为实线？如何解决？
A: 虚线显示为实线通常有两个原因：一是线型比例（LTS）过小，导致虚线线型密度过大；二是线条长度过短，无法完整显示一个线型周期，解决方法：在命令行输入“LTS”后，适当增大比例值（如从1改为10）；或通过“特性”面板调整线型比例，直至虚线正常显示。

Q2: 如何快速将多条独立直线合并为一条多段线？
A: 使用“PEDIT”命令的合并功能，操作步骤：输入“PEDIT”→选择其中一条直线→输入“J”（合并）→框选所有需合并的直线→按Enter键确认，合并后，所有直线将转化为单一多段线，可统一调整线宽、顶点等属性，若对象特性不一致，需先通过“特性匹配”（MA）命令统一图层、线型等。
