在CAD建筑设计中，熟练掌握常用命令是提高绘图效率的基础，这些命令覆盖了从图形绘制、编辑、标注到图层管理等各个方面，能够帮助设计师快速完成复杂的建筑图纸绘制工作，以下将详细介绍CAD建筑常用命令，并结合表格进行分类说明,最后附上相关问答。
绘图命令
绘图命令是创建建筑图形的基础，包括直线、多段线、圆、矩形等，直线命令（LINE）用于绘制墙体轴线或轮廓线，多段线（PLINE）则适合绘制带宽度的线条，如墙体或道路，圆（CIRCLE）和圆弧（ARC）常用于绘制柱子、门窗洞口等曲线元素，矩形（RECTANG）可快速创建门窗或标准构件，多线（MLINE）在绘制墙体时尤为高效，通过设置多线样式，可以一次性绘制双线墙体,并支持交点编辑。
编辑命令
编辑命令用于修改已绘制的图形，是CAD操作中频率最高的部分，移动（MOVE）、复制（COPY）、旋转（ROTATE）和镜像（MIRROR）是调整图形位置和方向的基础命令，修剪（TRIM）和延伸（EXTEND）用于处理线条的交叉和连接，如调整墙体与门窗的交界处，偏移（OFFSET）在绘制平行线（如墙体厚度、楼板轮廓）时非常实用，阵列（ARRAY）可以快速生成规律分布的柱子、门窗等元素，支持矩形、环形和路径阵列，倒角（CHAMFER）和圆角（FILLET）常用于处理墙角或构件边缘的过渡。
标注与注释命令
建筑图纸需要清晰的尺寸标注和文字说明，线性标注（DIMLINEAR）和对齐标注（DIMALIGNED）用于标注长度和角度，半径（DIMRADIUS）和直径（DIMDIAMETER）则用于标注圆形构件，快速标注（QDIM）可以批量标注连续尺寸，文字命令（MTEXT/TEXT）用于添加设计说明、材料标注等，引线（QLEADER）则用于创建带箭头的注释，指向特定构件，表格（TABLE）命令可快速绘制材料表或门窗表,支持Excel数据导入。
图层与属性命令
图层管理是建筑绘图的关键，图层（LAYER）命令用于创建和管理不同图层，如墙体、门窗、尺寸标注等，便于分类显示和打印，特性（PROPERTIES）面板可以修改对象的颜色、线型、线宽等属性，匹配属性（MATCHPROP）能快速复制对象的属性到其他对象，提高统一性，块（BLOCK）和写块（WBLOCK）用于创建可复用的构件库，如门窗、家具等，插入块（INSERT）时还能调整比例和旋转角度。
视图与打印命令
视图操作包括缩放（ZOOM）、平移（PAN）和鸟瞰视图（DSVIEWER），便于查看图纸细节和整体布局，视口（VPORTS）命令在布局空间中创建多个视口，支持不同比例的显示，打印（PLOT）命令用于输出图纸，可设置打印范围、比例和样式表（CTB）,确保图纸符合标准。
常用命令分类表

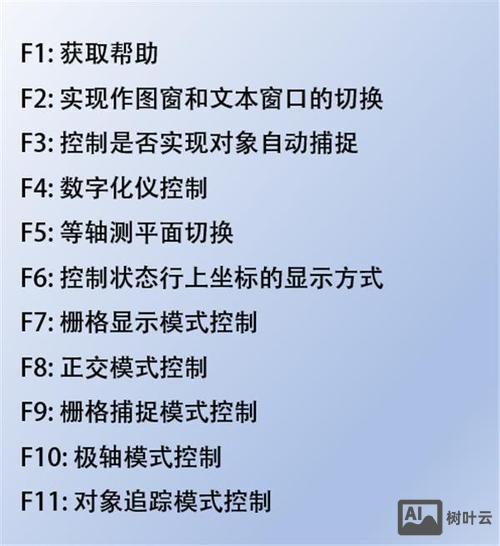

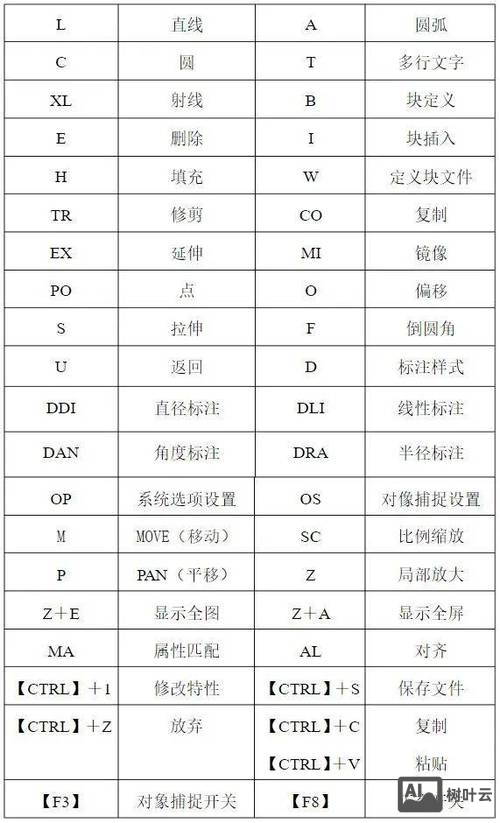

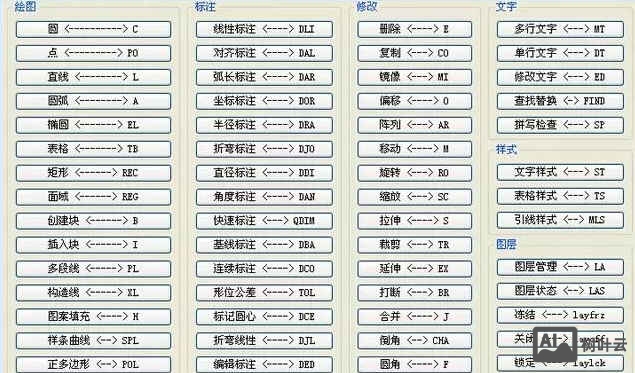

| 类别 | 常用命令（快捷键） | 应用场景举例 |
|---|---|---|
| 绘图命令 | LINE (L), PLINE (PL), CIRCLE (C), RECTANG (REC) | 绘制轴线、墙体、门窗洞口 |
| 编辑命令 | MOVE (M), COPY (CO), TRIM (TR), OFFSET (O) | 调整构件位置、修改墙体长度 |
| 标注命令 | DIMLINEAR (DLI), MTEXT (MT), QLEADER (LE) | 标注房间尺寸、添加文字说明 |
| 图层与属性 | LAYER (LA), PROPERTIES (PR), BLOCK (B) | 管理图层、创建门窗块 |
| 视图与打印 | ZOOM (Z), PLOT (Ctrl+P) | 查看图纸细节、打印施工图 |
相关问答FAQs
问题1：如何快速绘制双线墙体并处理交叉点？
解答：使用多线命令（MLINE）绘制双线墙体，首先通过“格式”→“多线样式”设置墙体厚度和封口样式，绘制后，使用多线编辑工具（MLEDIT）处理T形交叉、十字交叉等节点，选择“T形打开”或“十字合并”等选项，即可自动修剪交叉处的线条,确保墙体连接正确。
问题2：如何批量修改图纸中所有门窗的颜色和线型？
解答：首先通过图层管理器（LAYER）检查门窗是否位于独立图层，若已分层，直接修改该图层的颜色和线型即可；若未分层，使用快速选择（QSELECT）命令，选择对象类型为“块”，并筛选出门窗块名，然后在特性面板（PROPERTIES）中统一修改颜色和线型，对于分散的门窗，也可使用匹配属性（MATCHPROP）先修改一个门窗,再刷选其他对象。
