CAD图形放大命令如何快速调整显示比例？

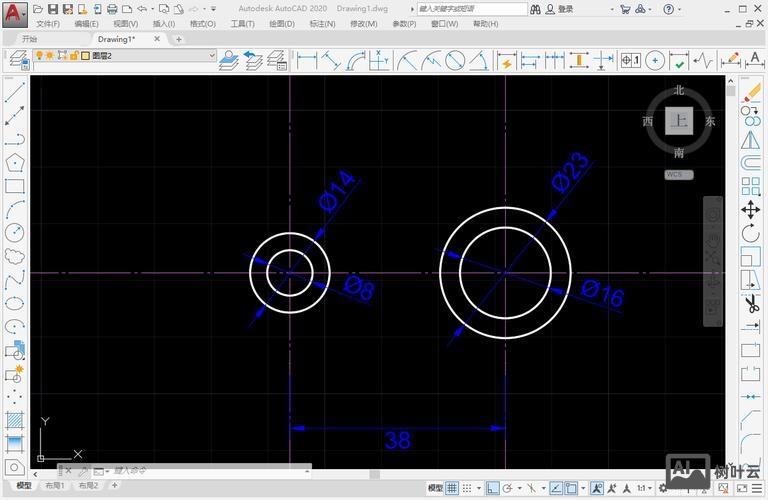

在CAD软件中，图形放大命令是用户最常用的功能之一，它能够帮助用户更清晰地观察和编辑图形细节，提高绘图效率，掌握不同的放大方法及其适用场景，对于提升CAD操作水平至关重要，CAD图形放大命令主要通过视图控制工具栏、命令行输入、鼠标操作及动态缩放等多种方式实现,每种方式都有其独特的优势和操作逻辑。

从操作便捷性来看，鼠标滚轮是最直观的放大工具，用户只需向前滚动滚轮，即可以当前光标位置为中心逐步放大图形；向后滚动则执行缩小操作，这种方式无需额外点击命令，适合在绘图过程中快速调整视图比例，但需注意，滚轮缩放存在默认的缩放比例限制，通常为图形范围的0.01倍到100倍倍，若需突破此限制，需通过命令行输入特定参数，鼠标中键（滚轮）按下并拖动可平移视图,结合放大功能可实现灵活的视图导航。

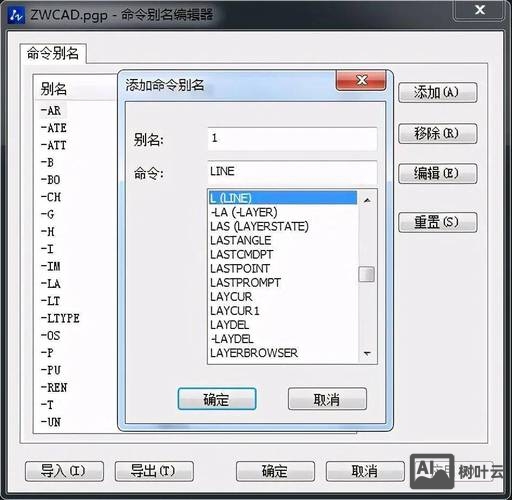

对于需要精确控制缩放比例的场景，命令行输入是更可靠的选择，用户可直接输入“ZOOM”（或快捷键“Z”）命令，通过不同的选项实现针对性操作，输入“ZOOM”后选择“窗口（W）”选项，可通过拖拽鼠标框选特定区域进行局部放大；选择“比例（S）”选项后，输入具体数值（如“2”表示放大2倍，“0.5”缩小一半）可精确控制缩放级别；而“全部（A）”选项则能快速显示整个图形界限（LIMITS）范围内的所有对象，确保图形完整性。“范围（E）”选项会在不改变图形比例的情况下，最大化显示所有可见对象,适用于复杂图形的全局查看。

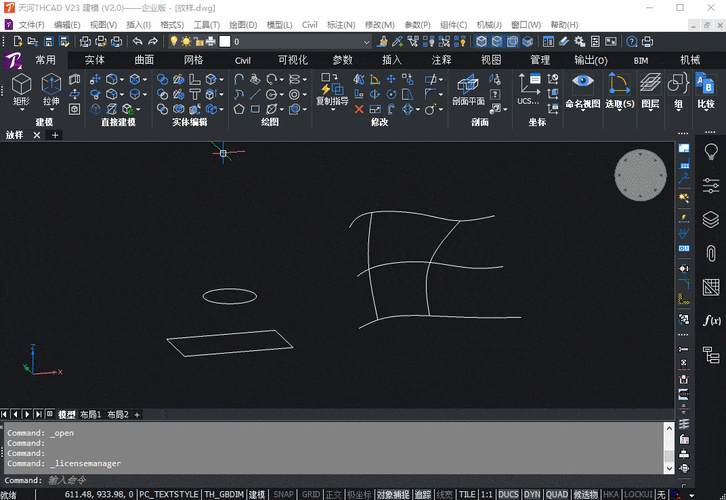

在专业绘图过程中，动态缩放（“ZOOM”命令的“动态（D）”选项）和实时缩放（“ZOOM”命令的“实时（R）”选项）提供了更高效的交互体验，动态缩放允许用户通过生成视口框调整显示范围，框内区域为最终显示结果，框外区域将被裁剪，适合在大型图纸中快速定位局部区域；实时缩放则通过按住鼠标左键上下拖动实现连续缩放，松开鼠标即停止操作，过程中可随时按Esc键退出，操作流畅且直观，对于三维模型，CAD还提供了“放大（ZOOM）”命令的“上一个（P）”选项，可快速返回至之前的视图状态,避免重复操作。

为更直观地对比不同放大方式的特点,可参考以下表格：

在使用放大命令时，需注意常见问题：若放大后图形显示模糊，可能是由于显示精度设置过低，可通过“VIEWRES”命令调整圆和圆弧的平滑度；若无法缩小至图形全貌，需检查图形界限（LIMITS）是否正确设置，或使用“ZOOM”→“全部（A）”强制显示全部对象，对于图层被冻结或关闭的对象，即使放大操作也不会显示,需确保相关图层状态正常。

相关问答FAQs
Q1：为什么使用CAD放大命令后，部分线条显示不完整或消失？
A：这种情况通常由以下原因导致：1）图形对象超出当前视图范围，可尝试“ZOOM”→“范围（E）”显示全部对象；2）对象所在图层被冻结或关闭，需在图层管理器中检查图层状态；3）显示精度不足，可通过输入“VIEWRES”命令，将“圆和圆弧的缩放百分比”调高至10000以提升平滑度；4）对象被其他对象遮挡，可使用“隔离（ISOLATEOBJECTS）”命令单独显示目标对象。

Q2：如何快速返回到放大前的视图状态？
A：CAD提供了多种返回视图的方法：1）使用“ZOOM”命令的“上一个（P）”选项，可依次返回至前10个视图状态；2）点击视图工具栏中的“上一个视图”按钮（通常为左箭头图标）；3）对于三维模型，可使用“VIEW”命令保存命名视图后，通过“视图”管理器快速切换；4）按住鼠标滚键（中键）并点击“+”键（部分CAD版本支持）,可快速恢复至上一个视图。
