CAXA电子图板命令有哪些？如何快速掌握？

caxa电子图板作为一款广泛应用于机械、电子、建筑等领域的计算机辅助设计（cad）软件，其强大的命令系统是高效绘图的核心，掌握这些命令不仅能提升绘图速度，还能确保设计精度和规范性，以下将详细解析caxa电子图板中的常用命令，包括其功能、操作方法及实际应用场景。

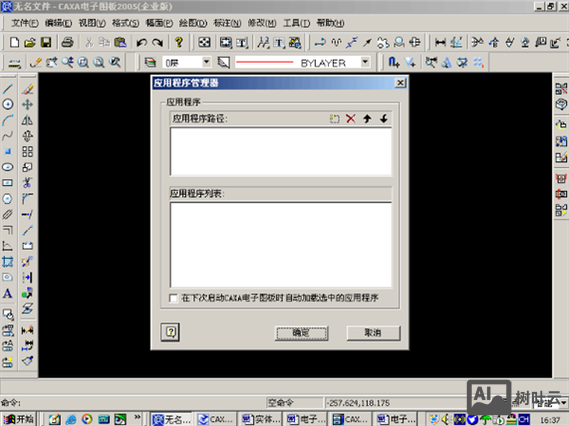

基础绘图命令

基础绘图命令是构建图形的基石，主要包括直线、圆、圆弧、矩形、多边形等，以“直线”命令为例，启动方式可通过菜单栏“绘图”→“直线”、工具栏按钮或输入命令“line”快捷键“l”，执行命令后，系统提示“第一点”，可通过输入坐标或鼠标点击确定起点，接着提示“下一点”，可输入相对坐标如“@100,0”绘制水平线，或直接拖动鼠标确定方向并输入长度，闭合图形时，输入“c”即可自动连接起点，对于“圆”命令，提供圆心半径、两点、三点、相切相切半径等多种绘制方式，例如输入“circle”或快捷键“c”，选择“圆心半径”模式后，指定圆心并输入半径值即可完成绘制，矩形命令“rect”支持通过两角点或长度宽度绘制，还可选择带圆角或倒角的样式,满足不同设计需求。

编辑修改命令

编辑命令是对已绘制图形进行优化和完善的关键，包括修剪、延伸、打断、镜像、阵列等。“修剪”命令（trim，快捷键“tr”）用于裁剪多余线段，执行后选择边界对象，再点击需要修剪的部分即可；“延伸”命令（extend，快捷键“ex”）与之相反，将对象延伸至指定边界，当需要对图形进行复制或对称操作时，“镜像”命令（mirror，快捷键“mi”）可通过选择镜像线和是否保留源对象快速生成对称图形；“阵列”命令（array，快捷键“ar”）分为矩形阵列和环形阵列，矩形阵列可设置行数、列数及间距，环形阵列则需指定阵列中心、数量和填充角度，适用于均布结构如螺栓孔、散热孔等的绘制。“倒角”命令（chamfer，快捷键“cha”）和“圆角”命令（fillet，快捷键“f”）可对直角进行修饰,通过设置距离或半径实现快速过渡。

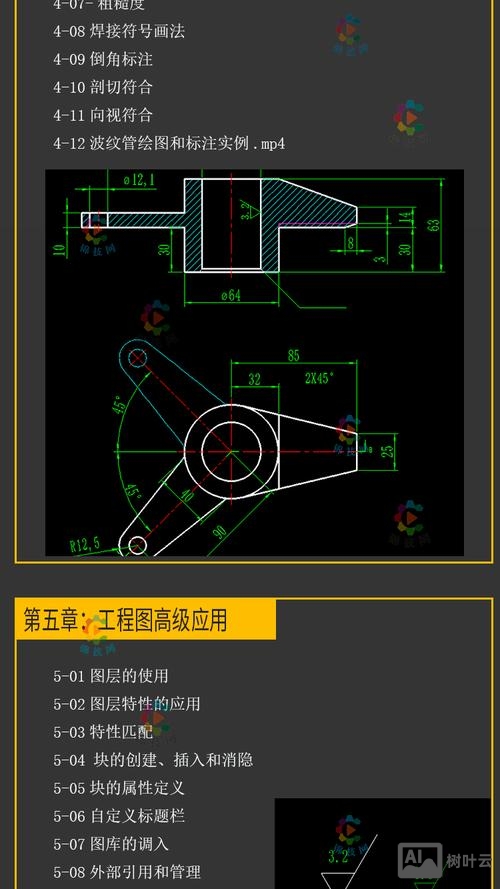

尺寸标注与文字命令

图形完成后，尺寸标注和文字注释是不可或缺的环节，caxa电子图板提供丰富的标注工具，如“线性标注”（dimlinear，快捷键“dimli”）用于标注水平、垂直尺寸，“半径标注”（dimradius，快捷键“dimrad”）和“直径标注”（dimdiameter，快捷键“dimdia”）则针对圆弧和圆进行尺寸标注，标注样式可通过“标注样式”命令（dimstyle）进行统一设置，包括文字高度、箭头样式、精度等，确保图纸规范性，文字标注使用“文字”命令（text，快捷键“t”），可在指定位置输入多行文字，并通过“文字样式”命令设置字体、大小等属性，对于技术要求等说明文字，“引出标注”命令（leaderqleader）可带箭头指向特定对象,使注释更清晰。

图层与属性命令

图层管理是复杂图形绘制的重要手段，通过“图层”命令（layer，快捷键“la”）可打开图层特性管理器，新建、删除图层，设置图层颜色、线型、线宽等，将中心线层设置为红色、acad_iso02w100线型，轮廓线层设置为黑色、continuous线型及0.5mm线宽，通过图层切换实现不同属性对象的快速绘制。“特性”命令（properties，快捷键“ch”或“mo”）可单独修改对象属性，如选中一条直线后，在特性面板中更改其颜色、线型或图层，无需重新绘制，块操作也是属性命令的重要部分，“创建块”（block，快捷键“b”）将常用图形定义为块，“插入块”（insert，快捷键“i”）可重复调用,提高绘图效率。

辅助工具命令

辅助工具命令能提升绘图的准确性和便捷性。“对象捕捉”是核心辅助功能，通过“草图设置”命令（osnap）开启端点、中点、圆心、交点等捕捉模式，使鼠标自动精确定位。“极轴追踪”可设置角度增量，辅助绘制倾斜线；“动态输入”则在光标附近显示坐标和命令提示，减少键盘输入操作。“视图缩放”（zoom，快捷键“z”）和“平移”（pan，快捷键“p”）是查看图形的常用命令，zoom的“e”选项可显示全部图形，“w”选项则允许窗口放大局部区域。“查询”命令如“距离”（dist）、“面积”（area）可快速获取图形尺寸信息,为设计校验提供数据支持。

表格与工程符号命令

在工程制图中，表格和符号的绘制标准化至关重要。“表格”命令（table，快捷键“tb”）可创建自定义行数列数的表格，输入文字后通过“表格编辑”命令调整单元格格式。“粗糙度”符号（roughness）可通过命令直接标注，设置参数值和位置；“形位公差”符号（tolerance）则可标注公差特征符号、基准及公差值，这些命令的集成应用,使caxa电子图板能够快速生成符合国家标准的工程图纸。

以下为部分常用命令的快捷键及功能总结：

相关问答FAQs

问：caxa电子图板中如何快速将多条直线合并为一条多段线？
答：可通过“编辑”菜单下的“合并”命令（join）实现，首先选中需要合并的多条直线，确保它们首尾相连或共线，然后执行合并命令，系统会自动将其转换为一条多段线，若直线未首尾相连，需先使用“延伸”或“修剪”命令调整位置，合并后可通过“特性”命令查看对象类型是否已变为“多段线”。

问：在标注尺寸时，如何修改箭头样式为建筑标记？
答：需通过“标注样式”命令进行设置，输入“dimstyle”打开标注样式管理器，选择当前样式或新建样式，点击“修改”进入“符号和箭头”选项卡，在“箭头”区域将“第一个”和“第二个”下拉菜单选择为“建筑标记”，若需要可调整箭头大小，最后点击“确定”应用,此后标注的箭头将自动设置为建筑标记样式。
