CAD圆角快捷键命令是什么？

在CAD软件操作中,圆角是一种常用的图形编辑功能，主要用于将两条直线的交点或一条直线的端点与另一条直线（或曲线）的端点之间，用指定半径的圆弧平滑连接，从而消除尖锐角，提升图形的美观性和实用性，要高效使用圆角功能，掌握其快捷键命令及相关参数设置至关重要，CAD中圆角的核心命令是FILLET，通过输入该命令或使用快捷键，可以快速调出圆角工具，并根据设计需求调整圆角半径、选择对象等操作。

圆角命令的基本调用方式

在CAD中,调用FILLET命令主要有以下几种方式：

1. 命令行输入：直接在命令行中输入FILLET（不区分大小写），按下回车键确认，这是最直接的方式，适合习惯键盘操作的用户。

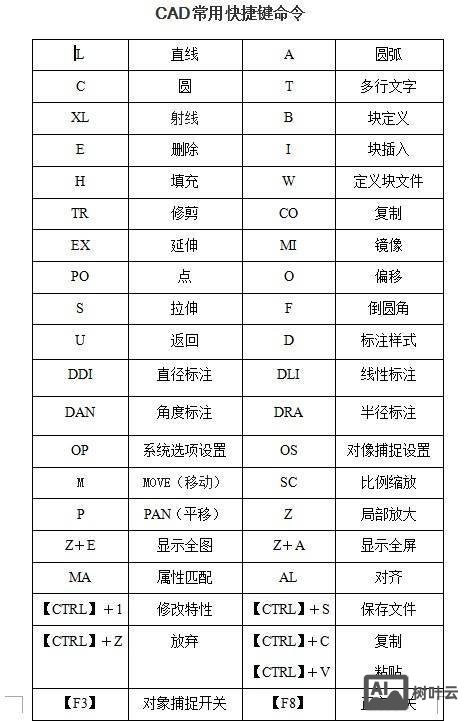

2. 快捷键调用：部分CAD版本（如AutoCAD）支持简化命令，输入F后回车即可快速启动FILLET命令，这也是最常用的快捷键方式。
3. 功能区按钮：在“常用”选项卡下的“修改”面板中，找到“圆角”图标（通常显示为一个带圆角的直角符号），单击即可调用命令。
4. 工具栏/菜单栏：在传统界面中，可通过“修改”工具栏的“圆角”按钮，或通过菜单栏“修改”→“圆角”路径调用。

无论通过哪种方式调用命令,CAD命令行都会提示当前圆角设置的半径值，并提示用户选择第一个对象和第二个对象。

圆角命令的核心参数与操作步骤

使用FILLET命令时，需重点关注以下参数及操作逻辑：

半径（RADIUS）设置

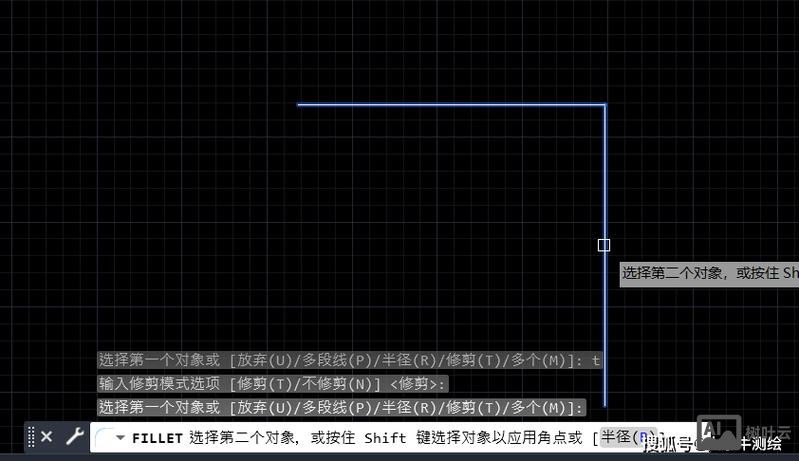

圆角的半径是决定连接效果的关键参数,在调用FILLET命令后，命令行会显示：“当前设置：模式 = 修剪，半径 = X”（X为默认半径值），若需修改半径，需先输入R（代表半径选项），回车后输入新的半径值，再回车确认，若要将半径设置为5，操作流程为：

命令: FILLET
当前设置: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: R
指定圆角半径 <0.0000>: 5

注意：若半径值过大，可能导致圆弧无法连接两条直线（如两条平行线间距小于半径时），CAD会提示“半径太大，无法进行圆角”。

对象选择与模式设置

设置半径后,命令行会再次提示选择对象，此时需依次选择需要圆角的两条直线（或直线与其他对象）。FILLET命令还支持以下常用选项：

• 多段线（P）：对整个二维多段线进行圆角处理，只需选择多段线中的任意一段，即可自动对其所有顶点进行圆角（半径需提前设置）。
• 修剪（T）：控制圆角操作是否修剪原对象，默认为“修剪”，即圆角后自动去除多余线段；若输入T并选择“不修剪”，则保留原对象，仅添加圆弧。
• 多个（M）：选择该选项后，可连续对多组对象进行圆角，无需重复调用命令。

特殊对象的圆角处理

• 平行线圆角：当选择两条平行线时，无需设置半径，CAD会自动以两条线之间的距离为直径创建半圆弧圆角。
• 多段线的圆角：若多段线线宽不一致，圆角将以中心线为基准进行连接，端点处的线宽可能需要手动调整。
• 三维对象的圆角：在三维模式下，FILLET命令可对实体边进行圆角，操作逻辑与二维类似，但需注意选择的是边而非线段。

圆角命令的常见应用场景与注意事项

应用场景

1. 机械设计：在零件图中，去除棱角以避免应力集中，或实现装配时的倒角配合。
2. 建筑设计：在平面图或立面图中，对墙体、门窗洞口进行圆角处理，提升视觉效果。
3. 家具设计：对桌椅、柜体等家具的边角进行圆角，增加安全性和美观度。

注意事项

• 对象类型限制：FILLET命令主要用于直线、多段线、圆弧、椭圆弧等对象，对纯曲线（如样条曲线）的圆角可能需要先将其转换为多段线。
• 图层与属性：圆弧的图层、颜色、线型等属性将继承于第一个选择的对象。
• 半径为0的特殊性：当半径设置为0时，FILLET命令等同于“延伸”或“修剪”功能，使两条直线在交点处精确连接（无圆弧）。
• 模型空间与图纸空间：在布局（图纸空间）中使用圆角时，需注意视口比例对半径显示的影响，建议在模型空间中完成主要编辑。

圆角命令操作流程示例（以AutoCAD为例）

假设需将两条垂直相交的直线连接为半径为3的圆角,操作步骤如下：

1. 输入F回车，调用FILLET命令。
2. 输入R回车，指定半径为3，回车确认。
3. 命令行提示“选择第一个对象”，单击第一条直线。
4. 命令行提示“选择第二个对象”，单击第二条直线。
5. 完成后,两条直线之间将生成半径为3的圆弧，原交点处线段自动修剪。

若需对多段线整体圆角：

1. 绘制一条多段线（如矩形）。
2. 输入F回车，设置半径为5。
3. 输入P回车，选择多段线，所有顶点将自动生成圆角。

圆角命令与其他修改命令的对比

相关问答FAQs

问题1：为什么CAD中执行圆角命令后，圆角效果不显示或提示“半径无效”？
解答：这种情况通常由以下原因导致：①半径值过大，超过了两条直线（或对象）之间的有效距离，需减小半径值；②选择的对象不正确，如选择了曲线、块或不可编辑的对象，需确保选择的是直线、多段线等支持圆角的对象；③当前图层被锁定或冻结，需检查图层状态；④模型空间与图纸空间切换错误，建议在模型空间中操作，可通过输入F后查看命令行提示，根据错误信息针对性调整。

问题2：如何快速对多个对象进行批量圆角，而不需要重复选择命令？
解答：使用FILLET命令的“多个（M）”选项可实现批量圆角，具体操作为：输入F回车，设置所需半径，然后输入M回车，依次选择需要圆角的对象对（如直线1和直线2、直线3和直线4等），完成所有操作后按下回车键或ESC键退出命令模式，若对象为多段线，可直接使用“多段线（P）”选项一次性对所有顶点圆角，效率更高，对于复杂图形，也可结合“选择栏”或“窗交选择”快速批量选取对象。
