CAD画圆角命令怎么用？

在CAD软件中,圆角命令是进行图形修饰和连接的重要工具，主要用于将两条直线、圆弧、多段线或其他对象的交点处创建平滑的圆弧过渡，通过合理使用圆角命令，可以提升图纸的美观度和设计合理性，尤其在机械设计、建筑建模等领域应用广泛，以下将详细介绍CAD圆角命令的使用方法、参数设置及实用技巧。

圆角命令的调用方式

在CAD中,圆角命令可通过多种方式调用：

1. 功能区操作：在“常用”选项卡下的“修改”面板中，点击“圆角”按钮（图标为一段圆弧连接两条直线）。
2. 命令行输入：直接在命令行输入FILLET（简写为F），按回车键确认。
3. 快捷菜单：选中对象后右键，选择“圆角”选项。

调用命令后,命令行会提示当前圆角设置的半径值，并显示多个选项，如“多段线(P)/半径(R)/修剪(T)/多个(M)”等，需根据设计需求选择相应参数。

圆角命令的核心参数设置

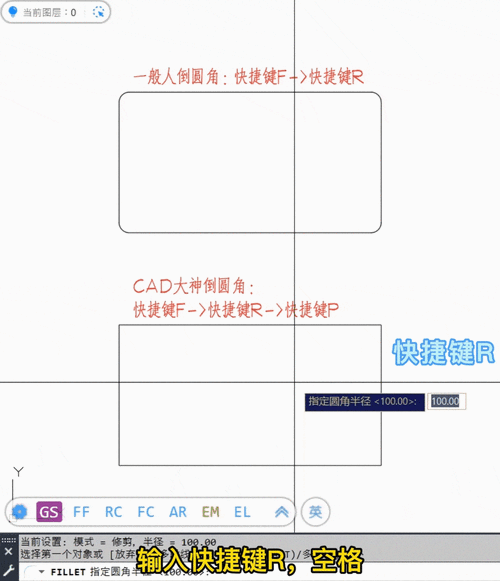

半径（R）

半径是圆角命令最关键的参数,用于控制圆弧过渡的大小，操作步骤如下：

• 调用圆角命令后,输入R并回车，命令行提示“指定圆角半径”；
• 输入所需数值（如10），回车确认；
• 依次选择需要圆角的两条直线,系统自动生成圆弧。
  注意：若半径值过大，可能导致圆角无法生成，需根据对象间距合理设置。

修剪（T）

默认情况下,圆角命令会自动修剪延伸对象，使圆角与直线平滑连接，若需保留原对象完整，可使用“修剪”选项：

• 输入T回车，选择“不修剪(N)”，此时圆角生成后，原直线不会被裁剪。

多段线（P）

当需要对多段线的所有顶点同时圆角时,使用该选项可大幅提高效率：

• 输入P回车，选择整个多段线，系统自动按设定半径对所有拐角进行圆角处理。

多个（M）

需对多个对象连续执行圆角操作时,选择“多个”选项可避免重复调用命令：

• 输入M回车，依次选择待圆角的对象，完成后按回车键退出。

不同对象的圆角操作差异

实用技巧与常见问题解决

1. 半径为0的圆角：当需要将两条直线精确延伸至交点时，可将半径设为0，快速修剪多余部分。
2. 圆角失败的处理：
   • 检查对象是否在同一图层或是否被锁定；
   • 确认半径值是否超过对象允许的最大范围；
   • 使用UNDO命令撤销操作，调整参数后重试。
3. 动态预览：CAD 2010及以上版本支持动态预览，移动鼠标时可实时显示圆角效果，便于精准定位。

相关问答FAQs

问题1：为什么在执行圆角命令时提示“半径太大”？
解答：该错误通常出现在两条直线距离过近或平行的情况下，若两条直线间距为5，而设置的圆角半径为10，系统无法生成满足条件的圆弧，解决方案包括：减小半径值、延伸直线至相交，或使用“倒角”命令替代。

问题2：如何对闭合多段线的所有顶点快速圆角？
解答：首先选中多段线，调用圆角命令后输入P选择“多段线”选项，系统会自动按当前半径对多段线的所有拐角进行圆角处理，若需调整部分顶点的圆角半径，需先分解多段线，再对单独的直线执行圆角操作。
