平移CAD命令具体操作步骤是怎样的？

在CAD软件中，平移命令是基础且频繁使用的编辑工具，主要用于在不改变对象大小、方向和形状的前提下，将其移动到指定位置，无论是绘制建筑图纸、机械零件还是电路布局，平移命令都能帮助用户高效调整图形元素的位置，确保设计布局的合理性与准确性,以下是关于平移CAD命令的详细说明。

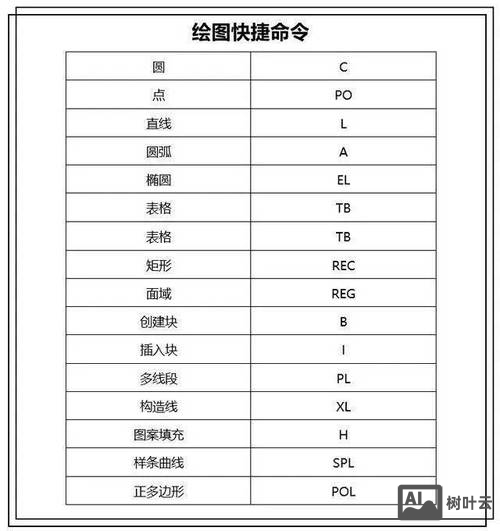

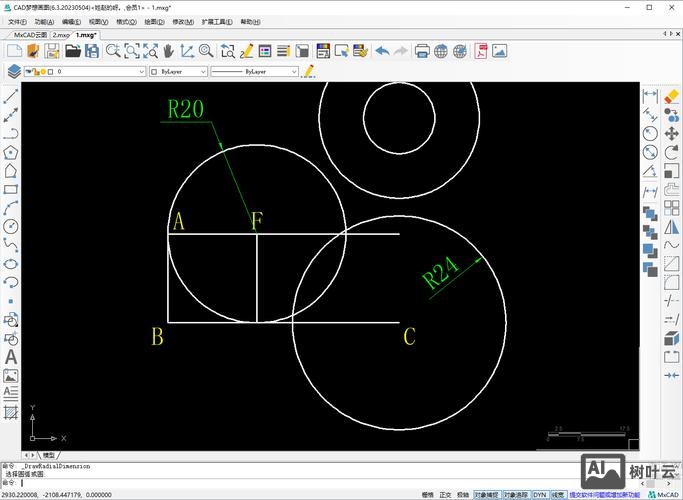

平移命令的执行方式多样，用户可根据操作习惯选择最便捷的方法，在AutoCAD中，最常用的激活方式包括：通过命令行输入“MOVE”（快捷键“M”）并按回车键；点击“修改”工具栏中的“移动”图标；或在“常用”选项卡的“修改”面板中选择相应命令，激活命令后，CAD会提示用户选择对象，此时可通过窗口选择、窗交选择或点选等方式框定需要移动的图形元素，按回车键确认选择，系统要求用户指定基点，即移动的参考起点，通常选择对象的特征点（如端点、中点或交点）以确保移动精度，通过输入坐标值、捕捉目标点或直接拖动鼠标，将对象移动至新位置,再次点击或按回车键完成操作。

平移命令的核心在于基点与目标点的设定，其精度直接影响绘图质量，在机械设计中，若需将一个圆形零件从当前位置移动到另一个零件的圆心，可将基点指定为圆形的圆心，目标点捕捉至目标圆心，确保两者完全对齐，平移命令结合其他辅助功能可进一步提升效率，使用“正交模式”（F8）可限制对象沿水平或垂直方向移动；“对象捕捉”（F3）能精确锁定特定点；而“极轴追踪”（F10）则可按指定角度和距离移动对象，对于需要批量移动的对象，还可先创建选择集，再通过“位移”选项输入相对坐标（如@50,30）,实现对象在X轴和Y轴方向上的精确偏移。

平移命令在不同场景下具有广泛应用，在建筑设计中，常用于调整门窗、家具的位置，使其符合空间布局要求；在机械制图中，可用于移动零件视图、标注文字或尺寸线；在电气设计中，则能帮助移动元器件符号，优化电路连接关系，值得注意的是，平移操作不会改变对象的图层、属性或与其他对象的关联关系，仅改变其坐标位置，若需在移动过程中复制对象，可在选择目标点前输入“C”（COPY）选项，或使用“带基点复制”命令（COPYBASE）,实现移动与复制的同步完成。

以下是关于平移CAD命令的相关FAQs：

Q1：平移对象时如何确保移动的绝对精度？
A1：为确保绝对精度，可通过以下方法操作：1）使用对象捕捉功能（如端点、中点、圆心等）精确指定基点和目标点；2）在命令行输入绝对坐标值（如“0,0”表示原点）；3）结合“动态输入”功能，实时查看并输入坐标值；4）对于复杂图形，可先绘制辅助线作为移动参考,移动完成后删除辅助线。

Q2：平移命令能否与其他编辑命令（如旋转、缩放）结合使用？
A2：可以，平移命令可与其他编辑命令结合使用，形成连续操作，先执行平移命令调整对象位置，再输入“RO”激活旋转命令进行角度调整；或使用“移动+缩放”组合，先移动对象至目标位置，再按比例缩放其大小，通过“命令行”输入“GROUP”创建选择集，可一次性对多个对象执行平移及其他编辑操作,提高效率。
