cad2014打断命令怎么用？

CAD2014中的“打断”命令（BREAK）是一个常用的编辑工具，主要用于将对象（如直线、圆弧、圆、多段线等）在指定点处断开，删除部分对象或将其分割为两个独立对象，掌握该命令的操作方法和技巧，能显著提升绘图效率，尤其在处理复杂图形时更为实用，以下是关于CAD2014打断命令的详细解析。

打断命令的基本概念与作用

打断命令的核心功能是通过指定两个断点,删除对象 between（之间）的部分，或将对象从一点断开为两个独立对象，一条直线可以通过打断命令删除中间一段，形成两条不相连的线段；一个圆可以通过打断命令变成圆弧，该命令支持多种对象类型，包括直线、圆弧、圆、多段线、椭圆、构造线等，但对块、文字、填充等对象无效。

打断命令的启动方式

在CAD2014中,打断命令可通过以下三种方式启动：

1. 功能区：切换到“常用”选项卡，在“修改”面板中单击“打断”按钮（图标为半断开的圆弧）。

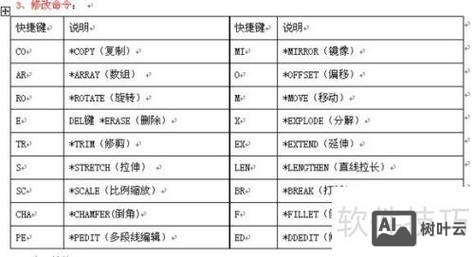

2. 命令行：直接输入“BREAK”或快捷命令“BR”，按回车键确认。
3. 工具栏：若显示“修改”工具栏，可单击其中的“打断”图标。

打断命令的操作步骤

打断命令的操作流程可分为以下几种情况,以常见对象为例说明：

打断对象（删除两点之间的部分）

以直线为例,操作步骤如下：

• 步骤1：启动打断命令（输入“BR”并回车）。
• 步骤2：选择要打断的对象（如直线），此时系统默认选择点为第一个断点。
• 步骤3：指定第二个断点（可通过点击对象、输入坐标或捕捉特征点确定）。
• 结果：直线被两断点之间的部分删除，剩余部分成为两个独立对象。

示例：若直线端点坐标为(0,0)和(100,0)，在点(30,0)和(70,0)处打断，则直线将分为两段：(0,0)-(30,0)和(70,0)-(100,0)。

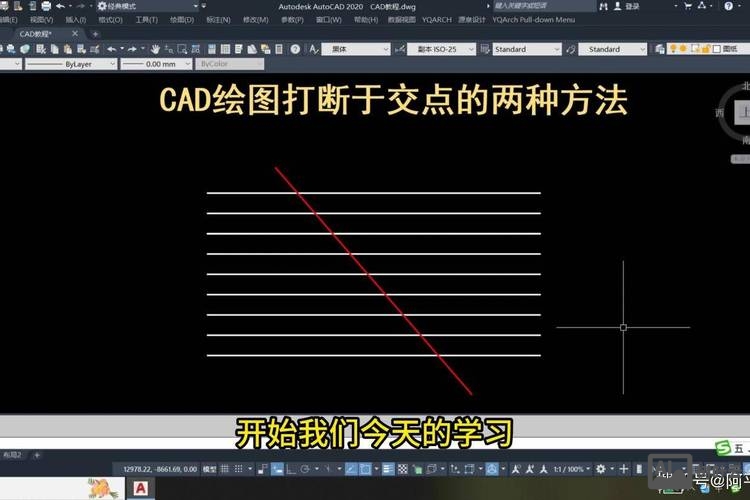

打断于点（将对象从一点断开，不删除部分）

若仅需将对象分割为两个独立对象而不删除任何部分,可使用“打断于点”子命令：

• 步骤1：启动打断命令后，命令行输入“F”（First point）以重新定义第一个断点。
• 步骤2：指定断点位置（如直线中点）。
• 结果：对象在断点处被分割为两个独立对象，外观上无变化，但可单独选择和编辑。

打断圆或圆弧

对于圆或圆弧,打断命令需注意方向性：

• 步骤1：选择圆或圆弧后，指定第一个断点（如圆上的点A）。
• 步骤2：指定第二个断点（如圆上的点B）。
• 结果：系统按逆时针方向删除从A到B的弧段，剩余部分为圆弧（若打断整个圆，则成为圆弧）。

打断命令的参数与选项

打断命令的命令行中包含以下关键参数：

• F（First point）：重新定义第一个断点，默认选择点为第一断点。
• U（Undo）：撤销上一步操作。
• 对象选择方式：支持点选、窗选（需配合“CP”或“W”选项）等，但窗选时仅选择第一个点，需单独指定第二断点。

打断命令的注意事项

1. 对象类型限制：仅对线性、曲线类对象有效，无法打断块、填充、文字等。
2. 断点精度：需结合对象捕捉（端点、交点、中点等）确保断点位置准确。
3. 闭合对象处理：圆、椭圆等闭合对象打断后变为开放弧段，无法直接闭合。
4. 多段线打断：若打断多段线，需确保断点位于多段线本身，而非其顶点附近（否则可能导致多段线分离）。

打断命令的应用场景

1. 修剪图形：删除多余线段，如将长直线打断为多段短直线后再删除部分段。
2. 创建特殊形状：通过打断圆弧形成缺口，或打断直线形成折线。
3. 编辑复杂对象：对多段线、样条曲线等分段编辑，避免整体修改。

常见问题与解决方法

1. 问题：打断后对象未分离，仍为一体。
   解决：检查是否使用了“打断于点”命令，或断点位置重合（需重新指定不同断点）。
2. 问题：无法打断圆或圆弧。
   解决：确认对象未被锁定或冻结，且断点位于对象上（非外部）。

相关问答FAQs

Q1：打断命令与修剪命令（TRIM）有何区别？
A1：打断命令是通过两个断点直接删除对象的一部分或分割对象，操作更直接；而修剪命令需借助剪切边（其他对象）作为边界来删除对象的一部分，适用于更复杂的修剪场景，打断一条直线可直接删除中间段，而修剪需另一条直线作为边界才能删除相同部分。

Q2：如何快速打断多个对象？
A2：CAD2014中可通过“打断”命令的“多个”选项实现：启动命令后输入“M”（Multiple），依次选择多个对象并分别指定断点，避免重复启动命令，可配合“快速选择”（QSELECT）批量选择同类对象后再打断，但需注意每个对象需单独指定断点。
