CAD等分命令如何正确使用？

在CAD软件中，等分命令（DIVIDE）是一个非常实用的工具，它允许用户将选定的对象（如直线、圆弧、多段线、圆、椭圆、样条曲线等）按照指定的数量进行等分，并在等分点上生成点标记或块参照，这一命令在绘制均匀分布的图形元素时尤为高效，例如在一条直线上等距放置多个符号，或在圆周上均匀布置对象，以下将详细介绍CAD等分命令的具体使用方法、步骤及注意事项。

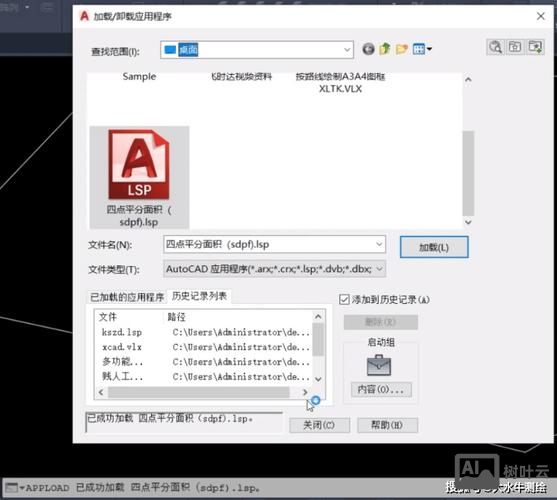

等分命令的基本调用方式

在CAD中，调用等分命令主要有三种方式：

1. 命令行输入：在命令行中直接输入“DIVIDE”或简化命令“DIV”，然后按回车键。
2. 功能区菜单：在“默认”选项卡下的“绘图”面板中，找到“点”下拉菜单，点击“定数等分”按钮（图标为一个被分割的线段）。
3. 工具栏：若工具栏已启用，可在“绘图”工具栏中找到“定数等分”图标。

等分命令的使用步骤

1. 启动命令：通过上述任一方式调用等分命令（DIVIDE）。
2. 选择等分对象：命令行提示“选择要定数等分的对象：”，此时需用鼠标点选需要等分的图形对象（如直线、圆弧等）。
3. 输入分段数量：选择对象后，命令行提示“输入线段数目或 [块(B)]：”，此时输入需要等分的段数（例如输入“5”即将对象分为5等份）。
4. 选择点标记样式（可选）：默认情况下，等分点会显示为小圆点，但可能因点标记样式设置而不可见，若需调整点样式，可通过“格式”菜单下的“点样式”选项，选择可见的标记（如“×”“+”“□”等）。
5. 确认完成：输入段数后按回车键，CAD将在对象上生成等分点。

等分命令的高级选项：块（Block）

若需要在等分点上插入块（Block）而非点标记，可在步骤3中选择“块（B）”选项，具体操作如下：

• 输入“B”并回车，命令行提示“输入要插入的块名：”，输入已定义的块名称。
• 接着提示“是否对齐块和对象？[是(Y)/否(N)]：”，选择“Y”可使块的方向与对象切线方向对齐，选择“N”则保持块原始方向。
• 最后输入分段数量，完成块参照的等分插入。

等分命令的注意事项

1. 对象类型限制：等分命令仅适用于直线、圆弧、圆、多段线等二维对象，三维对象需使用“MEASURE”（定距等分）命令。
2. 点标记可见性：若等分点不可见，需检查“点样式”设置（执行“DDPTYPE”命令），确保点标记大小适中且可见。
3. 块依赖性：使用块等分时，需确保块已定义在当前图形中，否则命令会报错。
4. 分段数的范围：分段数需为2至32767之间的整数，且实际效果取决于对象的长度或周长。

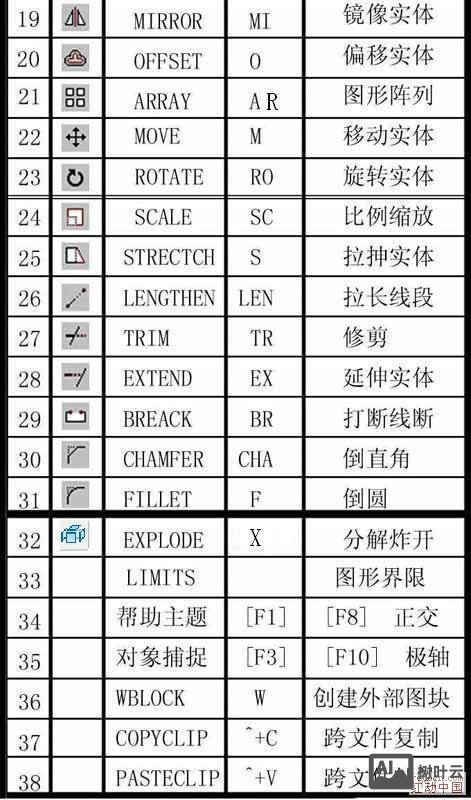

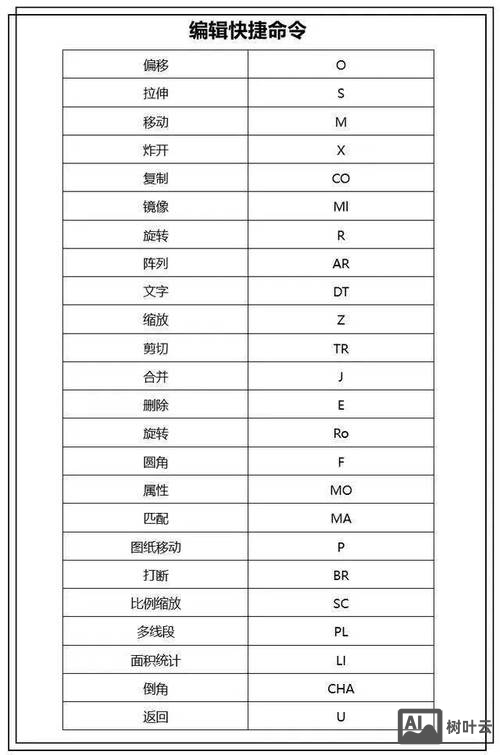

等分命令与其他命令的对比

应用实例

假设需将一条长度为100的水平直线等分为5份，并在等分点上插入“圆形”块标记：

1. 绘制直线，长度为100。
2. 定义“圆形”块（半径为2的圆）。
3. 执行DIVIDE命令，选择直线。
4. 输入“B”选择块，输入块名“圆形”，选择对齐方式“Y”，输入分段数“5”。
5. 完成后，直线上将均匀分布5个对齐的圆形块。

相关问答FAQs

Q1：为什么等分点在CAD中不可见？
A：可能是因为点标记样式设置过小或颜色与背景相同，解决方法：执行“DDPTYPE”命令，在“点样式”对话框中选择较大的标记样式（如“×”），并调整颜色为高对比度，然后输入“REGEN”命令刷新视图。

Q2：等分命令能否用于多段线组成的复杂图形？
A：可以，但需注意多段线必须是连续的单一对象，若多段线由多个独立线段组成（如未合并的多条直线），需先使用“PEDIT”命令的“合并”选项将其转换为单一多段线,再执行等分命令。
